Publié le par Milinfo
Publié dans : #Modifications et transformations..., #Les miniatures de Gendarmerie, #Dossier 3 : les miniatures Gaso.Line

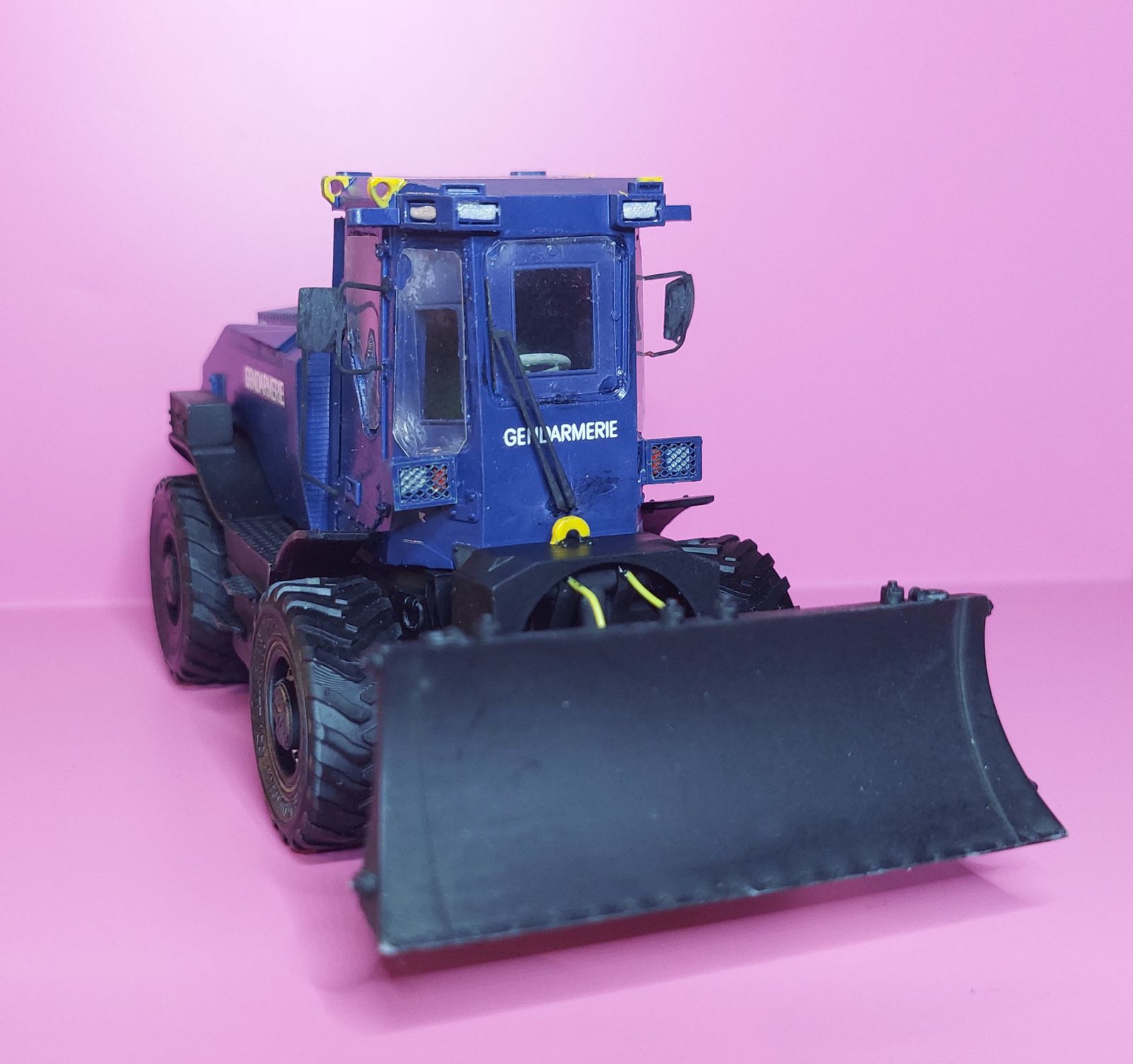

Impression 3D : Egame Gendarmerie au 1/48 (par Nicolas M.)



EGAME Gendarmerie

(1/48 - par Nicolas M.)





























Unac EGAME (Gaso.Line - 1/48 et 1/87) ​- ajout photos Egame Gendarmerie -

Unac EGAME (Gaso.Line - 1/48 et 1/87) ​- ajout photos Egame Gendarmerie -

Unac EGAME Engin du Génie d'AMÉnagement (Gaso.Line - 1/48 & 1/87) -15 janvier 2025 : Voici les photos de l'EGAME Gendarmerie prises par Jérôme Hadacek sur le stand du Ministère de l'Intérieur...

https://www.milinfo.org/-202



-15 janvier 2025 :



Voici les photos de l'EGAME Gendarmerie prises par Jérôme Hadacek  sur le stand du Ministère de l'Intérieur du salon Eurosatory 2014.



Ces photos avaient été publiées sur Milinfo le 1er juillet 2014 :















-27 mars 2017 :



L'EGAME Gendarmerie



L’EGAME (Engin du Génie d’AMÉnagement) est un véhicule polyvalent conçu par UNAC pour satisfaire les besoins des armées dans les missions de déploiement, que ce soit pour faire du terrassement, du décapage, du déneigement, les débarquements ou du dégagement en milieu urbain.



Véhicules & matériels : l'EGAME Gendarmerie

Description :

L’EGAME est un bouteur à 4 roues motrices et directrices propulsé par l'entraînement hydrostatique UNAC HYD-rev.
Son châssis, une structure porteuse à longerons caissonnés, mécano-soudé haute résistance, supporte un moteur diesel CATERPILLAR de 253 ch. Il est prévu pour recevoir divers outils. L'engin est intégralement fait sur mesure avec des ponts spécifiques. L’EGAME possède une cabine confortable avec un blindage amovible.

Points forts :

  • Homologué pour circuler à 40 km/h et peut atteindre 65 km/h pour suivre les convois tactiques et logistiques.

  • Engin polyvalent qui peut porter divers outils comme une lame avec scarificateurs, un treuil, une tête de débroussaillage, une étrave à neige ou une fraise de déneigement, un système de déroulage de tapis ou encore système de déminage par exemple.

  • Véhicule conçu pour permettre un passage à gué avec 1m d'eau.

  • Permet le déroulage de tapis pour faciliter le passage d'engin ayant des capacités de motricité moindres.

  • Possibilité d'augmenter la capacité de franchissement et de traction/poussée en intégrant des roues jumelées à l'arrière.

  • Prévue pour évoluer dans des environnements extrêmes: eau salée, boue, altitude, sable, températures extrêmes de -25°C à 50°C.

  • Système de support embarqué du blindage lorsqu'il n'est pas utilisé.

  • Grande capacité tout-terrain avec de grands angles d'attaque et des capacités de déplacement en dévers de 35°.

  • Rayon de braquage très court de seulement 3,98m.

Données Techniques :

Moteur :

  • Type: CATERPILLAR C6.6 diesel turbo

  • Puissance: 186 kW / 253 ch

  • Régime: 2 200 tr/mn

  • Cylindrée: 6,6 l

  • Nombre de cylindres: 6

  • Pollution: respect de la norme d’émission polluante

Transmission :

  • Moteur hydraulique SAUER

  • Boîte de transfert 2 rapports: une vitesse de travail et une vitesse de déplacement

  • Arbres de transmission DIN 150

Ponts et différentiels :

  • Blocage de différentiel

  • Doubles vérins de direction intégrés. Direction hydraulique

  • Deux roues motrices en mode route

  • Quatre roues motrices en mode travail

  • Quatre roues directrices coordonnées ou en crabe

Freinage :

  • Frein de parc: un disque par pont (350 mm avec un étrier flottant mono piston)

  • Frein de service: un disque par roue (510 mm avec un étrier fixe double piston)

Cabine :

  • un fauteuil avec réglages adaptés à tous les poids et toutes les tailles

  • un accoudoir gauche réglable

  • un accoudoir droit réglable comprenant les commandes

  • une colonne de direction réglable

  • une ceinture de sécurité deux points

  • un rétroviseur intérieur et deux rétroviseurs extérieurs

  • un tableau de bord indiquant les principales informations

  • nécessaires à la conduite de l’engin

  • un système de chauffage et de climatisation

  • un emplacement radio

  • un système d’essuie-glace et de lave-glace avant et arrière

  • un emplacement pour un support de récepteur GPS

  • un emplacement pour un support de poste-radio-tactique

  • un emplacement pour un appareil de décontamination

  • un emplacement pour un support de fusil d’assaut

  • un emplacement pour un extincteur 2 l type ABC



La cabine comporte :



  • en mode “civil”: une structure blindée fixe permettant une utilisation avec une visibilité optimale

  • en mode “protection”: des panneaux amovibles de blindage, opaques et vitrés (montés derrière les vitres à l’intérieur de la cabine)

  • en stockage: des panneaux amovibles de blindage rangés dans leur conteneur

Carrosserie :

Le véhicule intègre :



  • 2 garde-boue avant

  • 2 garde-boue arrière

  • un capot avec une trappe d’accès au radiateur

  • des protections inférieures et latérales

  • 2 coffres à lot de bord contenant le lot de bord

  • 4 supports ECR (Ecran de Camouflage Rapide)

  • un support de plaque d’immatriculation arrière

Caractéristiques électriques :

  • Circuit 24 V

  • 2 batteries de 12 V branchées en série, 75 Ah, 1125 A au démarrage

  • Alternateur 24 V 90 A

  • Une prise de parc OTAN

  • 6 phares de travail

  • Un système d’éclairage routier

  • Des feux de position arrière

  • Un gyrophare

  • Un avertisseur de recul déconnectable

  • Un éclairage de cabine

  • Un système de gestion des fonctions du bouteur

Caractéristiques Pneumatiques :

  • Jantes: 16 x 26,5 renforcées, déport négatif de 20 mm avec système d’accrochage pour les roues jumelées

  • Pneumatiques: 500/60/26.5 à 22 plis et une double ceinture acier

  • Compresseur de gonflage: 24 V avec un tuyau de 6 m et un manomètre

  • Pression maxi du compresseur: 6 bars

Autonomie :

  • Consommation par heure, sur route: 22 L

  • Consommation pour 100 km: 62,4 L

  • Autonomie : 450 km

  • Consommation en travail: environ 25 L/h

  • Capacité du réservoir: 280 L

Emissions Sonores :

  • 69 dB au poste de travail sans les blindages

  • 68 dB au poste de travail avec les blindages



Véhicules & matériels : l'EGAME Gendarmerie



Véhicules & matériels : l'EGAME Gendarmerie



Véhicules & matériels : l'EGAME Gendarmerie



Véhicules & matériels : l'EGAME Gendarmerie



Véhicules & matériels : l'EGAME Gendarmerie
