Impression 3D : l’AIFV (Armoured Infantry Fighting Vehicle)



-8 septembre 2019 (maj : 11/10/2019) :



Impression 3D au 1/50 :

l’AIFV (Armoured infantry fighting vehicle)

par Jean-Charles





Véhicule de combat d’infanterie, l’AIFV a été construit par FMC Corporation pour remplacer son M113. L’US Army préférant le M2 Bradley, FMC a vendu ce véhicule sous licence. Il est utilisé par 13 pays dont principalement la Belgique, les Pays-Bas, la Turquie, la Corée du sud…



Equipage : 3 hommes – Transport : une dizaine de fantassins équipés selon le version.



Dimensions : longueur 5,26 m largeur 2,82 m, hauteur 2,62 m. Masse : 14 tonnes

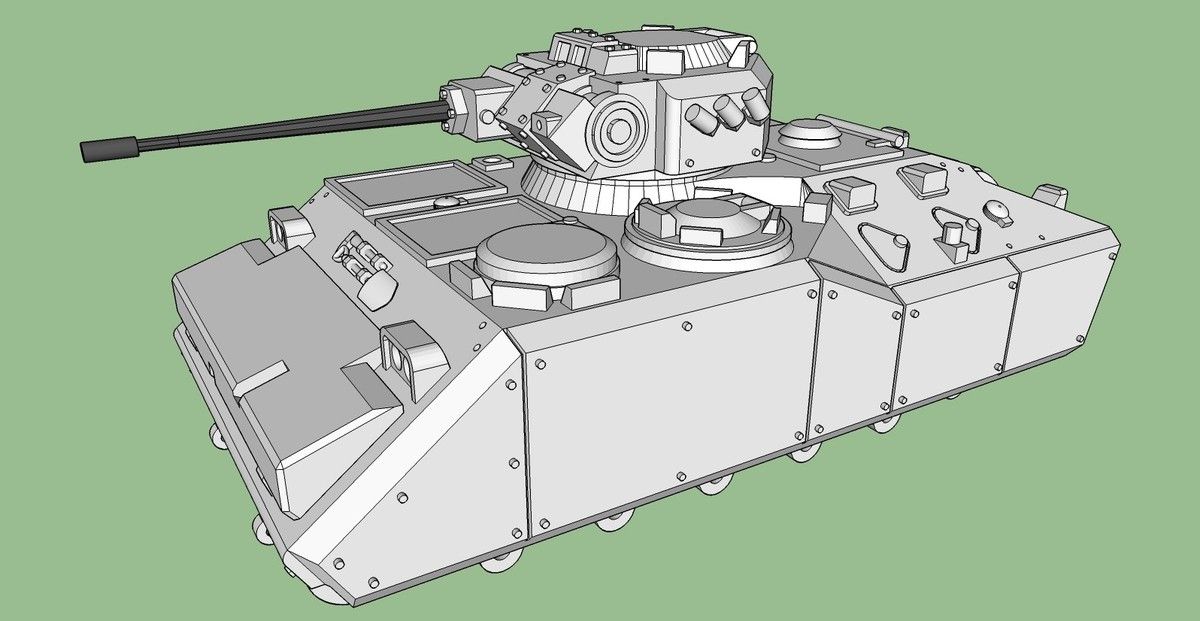

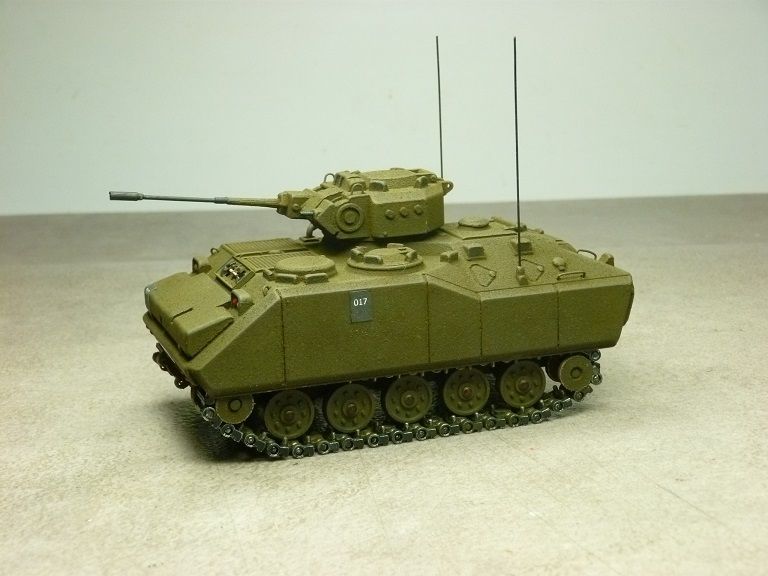

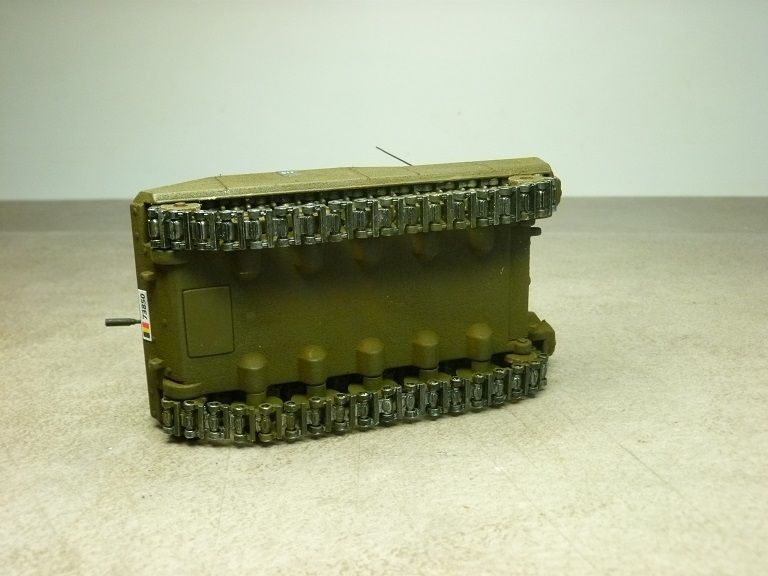

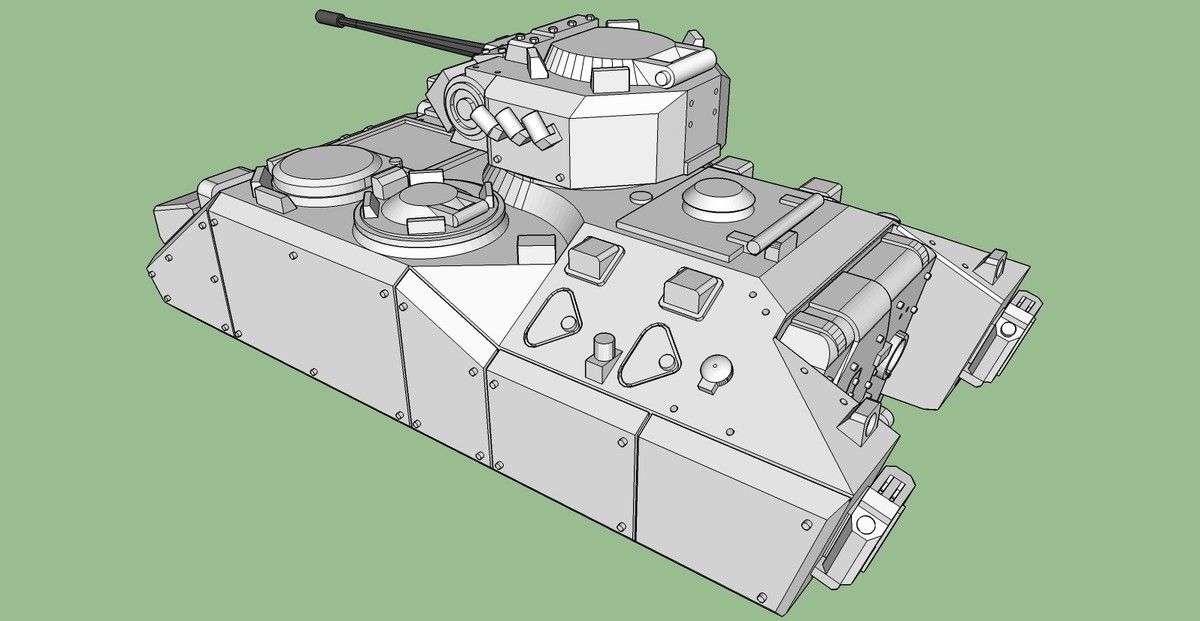

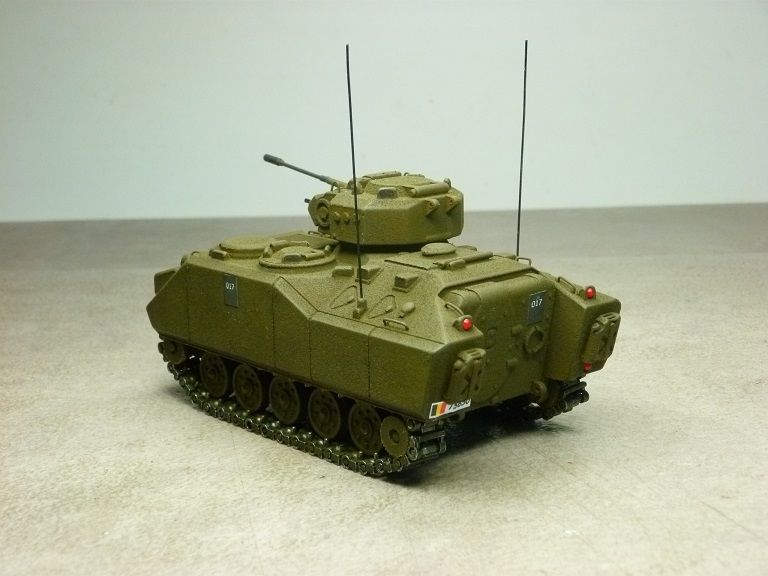

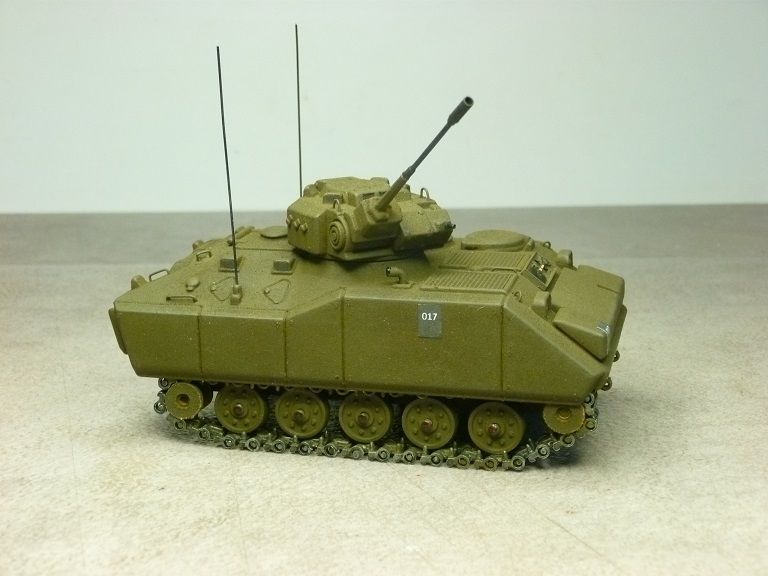

Les trains de roulement sont empruntés à l’AMX 10 Solido, les barbotins sont en impression 3D. Les chenilles de 8 mm de large sont tendues par ressort. Principale difficulté : trouver les angles en 3 axes des parties inclinées. La tourelle pivote et le canon est mobile en azimut. Concernant les accessoires : un canon de 25 mm, une mitrailleuse coaxiale de 7,62 mm, 2 antennes fouet, lot de bord, jerrycans… Malheureusement les 6 lances-fumigènes ont disparu au polissage.

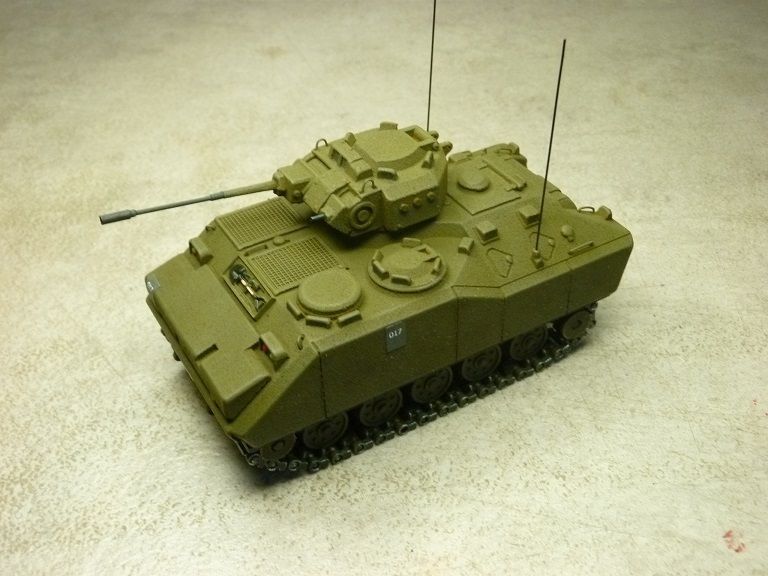

Pour terminer, une vue de dessus qui permet de voir la position désaxée de la tourelle de cet AIFV de l’armée belge.





Ajout du 11 octobre 2019 :


Merci à Pascal H. pour le complément d'informations ci-dessous :


Extrait catalogue FNSS  pour la Turquie (1994)

Armement : 12.7 mm et  canon  25 mm  GIAT

Impression 3D : l’AIFV (Armoured Infantry Fighting Vehicle)
Impression 3D : l’AIFV (Armoured Infantry Fighting Vehicle)
Impression 3D : l’AIFV (Armoured Infantry Fighting Vehicle)
Chenillette d'intervention et de sauvetage Hägglunds 1/43 (Hachette/Ixo)
Humber Mk4 7 ton au 1/48 de chez Tamiya (par Marc H.)
Commenter cet article
A
antoine
10/09/2019 13:36
bonjour, superbe travail de modélisation, mais petite question ou trouvez vous des éléments complémentaires comme le canon de votre modèle ?
Répondre
J
Jean-Charles
11/10/2019 13:09
Bonjour à tous les milinfistes. J'utilise des tubes en laiton que j'achète dans un magasin de modélisme. Il y en a à partir de 1 mm jusqu'à 6 mm, tous les 0,5 mm.
J
Jean-Charles
08/09/2019 20:48
Bonsoir les milinfistes, Merci Jérôme et Lionel pour vos compliments. Lionel, le logiciel 3D est Sketchup, il est téléchargeable gratuitement et facile d'accès.
Répondre
J
Jerome
08/09/2019 18:11
Bonjour,<br /> Toujours aussi bien réalisé et avec des choix tellement originaux, sortis des sentiers battus ! <br /> Suppperbe !<br /> Jérôme
Répondre
L
lionel gonnet
08/09/2019 06:50
Bonjour à vous tous<br /> <br /> Magnifique travail , je suis en admiration pour la qualité des éléments . Je me penche sur le sujet de la création 3d et j'aimerais connaitre la référence de ce super logiciel .<br /> Encore merci pour vôtre travail<br /> Cordialement Lionel Gonnet
