Impression 3D

Jagdpanther Elefant au 1/50 (par Jean-Charles)



Ce chasseur de char, appelé aussi Ferdinand en référence à Ferdinand Porsche, est apparu en 1942. Doté d’un canon de 88 mm, il a été fabriqué à 90 exemplaires.



Dimensions du char : longueur (avec canon) 8,14 m - largeur 3,38 m - hauteur 2,97 m.

Masse : 68 tonnes

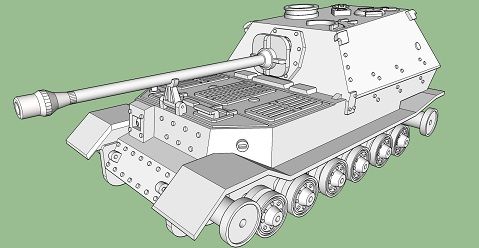

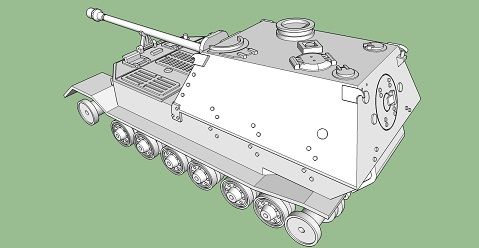

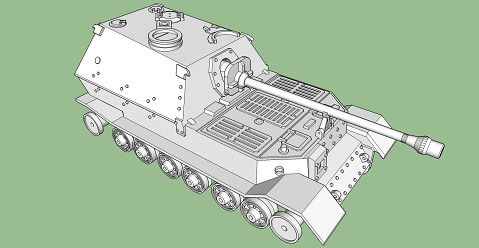

Voici le dessin en 3D :



La principale difficulté a été la partie haute à cause des inclinaisons présentes dans les 3 dimensions.

Bien que peu répandu, il existe de nombreux documents et des articles de maquettistes, permettant de visualiser tous les détails de ce char.

Dimensions de la miniature :  162 mm de long, 66 mm de large, 59 mm de hauteur.



Statistiques du dessin : 12770 arêtes, 4671 faces, fichier de 2778 Ko.

Le kit comprend quatre ensembles : la caisse, le canon, son support et les trains de roulement qui ont été dessinés et imprimés en 3D. Seuls les barbotins et les chenilles sont d’origine Solido.

Le matériau est toujours du Polyamide en poudre mais la technique a changé : c’est du Multi Jet Fusion. Cela permet une meilleure finition, des parois plus fines et surtout un gain de temps à la fabrication. La différence est surtout visuelle : les pièces sont de couleur grise, ce qui est plus facile pour la mise en peinture.

Après quelques soucis de qualité d’impression, j’ai changé de fournisseur et le résultat est nettement meilleur.

Un grand Merci à i.materialise.                          L’échelle est au 1/50 dans les 3 axes.

Voici le prototype en 3D,  le Jagdpanther Elefant (Défense d’y voir un pachyderme).







Mise en place des barbotins Solido avec le ressort de tension, puis des trains de roulement.

Les chenilles sont en place comme sur le vrai véhicule : la partie haute fléchie.

Fonctionnement impeccable.

La mise en apprêt permet de souligner les détails de l’impression, on est loin des fameuses stries…



La peinture camouflage 2 tons, les accessoires et direction la vitrine pour ce 47ème prototype  en 3D.







Le canon est relevé au maximum, son support est replié.





L’ajustement des chenilles donne un parfait équilibre visible sur cette vue.





 Dernière photo avant de rejoindre le Tigre II

Profitant d’un peu de rangement dans mon bureau, quelques prototypes fixés sur un socle pour les présenter dans des expositions ou bourses de miniatures. Le présentoir vient de chez Emaüs, il est en métal blanc laqué et il m’a coûté : 5,00 € !
