Publié le par Milinfo
Publié dans : #Modifications et transformations..., #Espace Jean-Pierre B., #Les miniatures militaires


-6 juillet 2012 :



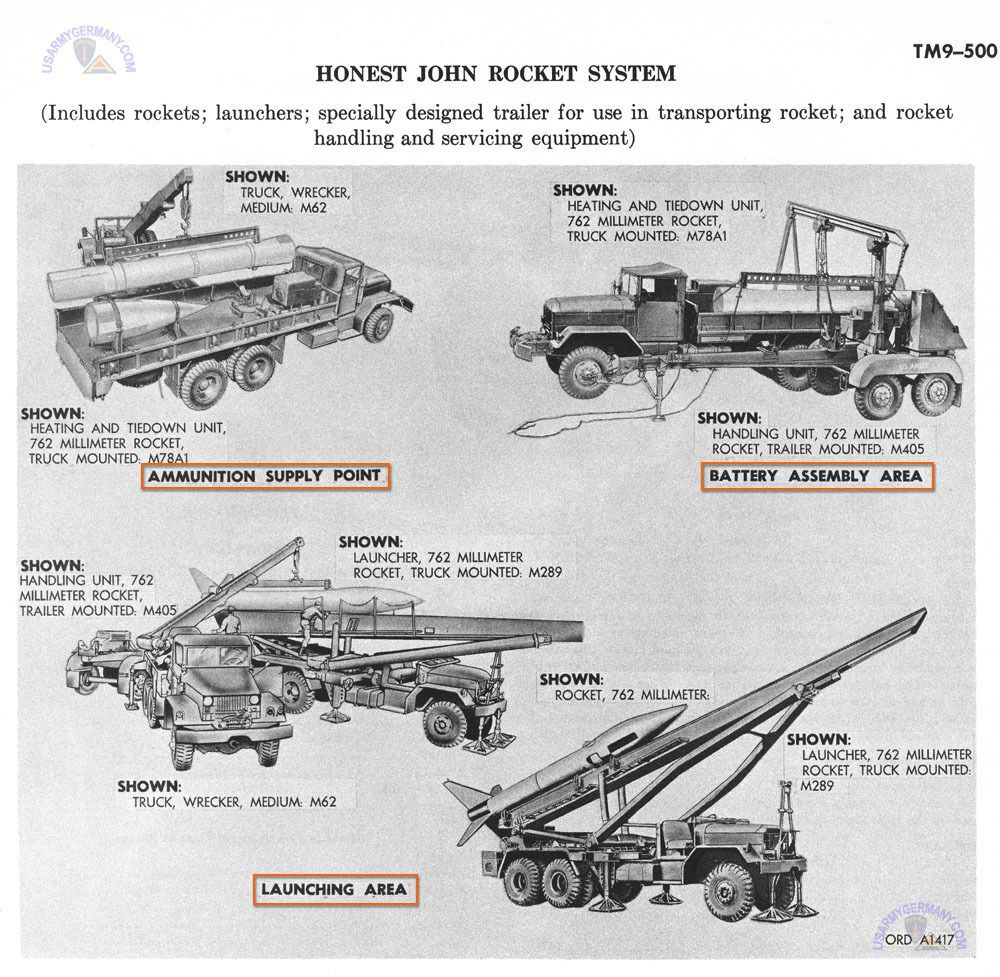

Lance missile  Honest John

(par Jean-Pierre B.)





Jean-Pierre nous propose aujourd'hui une contribution qu'il nous présente lui-même :



Après le Simca réalisé il y a quelques semaines, il manquait encore quelque chose à ma "rampe d'artillerie" : une remorque porte-roquette "Honest John", non existante sur le marché. Donc, je me suis remis à l'ouvrage...


D'après des photos d'époque (1969/1970), prises par moi-même, établissement d'un croquis coté au 1/50


Matériaux : 2 essieux (GMC Solido), du plasticard et des profils Evergreen + une baguette de chêne pour le châssis - timon de la remorque


Pour les roquettes (elles existent en "pièces détachées" Dinky toys mais très chères) : du tourillon de hêtre diam. 10 et diam. 14 (sapin)


Comme le tournage s'est révélé impossible (gros éclats), la solution a donc été de tailler de à l'ancienne au cutter lame serpe et à la main, puis ponçage long et fastidieux.


Réalisation de 2 palonniers d'essieux en alu ép. 1mm


Les ailerons de roquettes sont des morceaux de boite vitrine cassée


Fabrication d'une forme pour les 2 ailes


A noter que le Kaizer-Jeep (M55) tracteur de cette remorque transporte une roquette en pièces détachées donc 2ème taille et réalisation d'une palette double (planches du Bélem, voir articles "Jeep en caisse" & "Simca cargo")


Assemblage des éléments à blanc et ajustage(s)


L'anneau de remorquage est en fil électrique soudé à l'étain


La béquille avant (fonctionnelle) est en bâtonnet de coton-tige


La chape : une glissière de disquette


La roquette en position route n'a pas ses ailerons bas montés : ils sont dans le coffre sur l'aile droite de la remorque


Sur l'aile gauche : un groupe électrogène pour alimenter les couvertures chauffantes de la roquette en hiver (-17°/-25°)


Bien des détails auraient pu être ajoutés : feux de position sur les deux coins des ailes, tube longitudinal sur le châssis simulant le faisceau électrique... mais les Dinky toys à la base sont des "jouets" et non des "maquettes"...  Qu'en pensez-vous ?"





Que du bien cher Jean-Pierre et s'il m'a fallu du temps pour publier cette contribution, j'ai fait le choix de publier presque toutes vos photos pour rendre compte du travail effectué.













































Archives Milinfo - 31 juillet 2013 : lance missile  Honest John (par Jean-Pierre B.)



Curiosité :

Commenter cet article

Patrick Comelli 19/05/2020 13:55

Bonjour,
Sacré travail mine de rien !!!!!
J'aime les Reo et ceux-ci avec le système Honest John sont particulièrement intéressants. Je me pose souvent la même question avec les modèles réduits transformés, vers quoi vais- je aller : maquette ou rester dans l'esprit du jouet ?
Bravo

YVES 19/05/2020 07:55

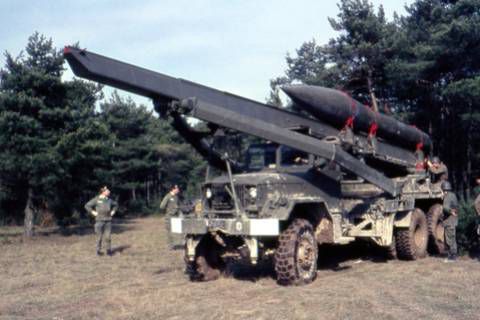

J'aime ce genre de réalisation sans prétention, manque seulement une photo de la vraie remorque .

Milinfo 19/05/2020 11:56

Mais non, elle y est ! ;)
