Publié le par ChL
Publié dans : #Véhicules&Matériels



Le canon de 20 mm

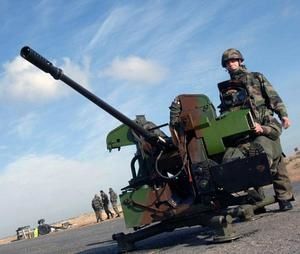

Outre l’affût antiaérien tracté 53t2, le canon mitrailleur de 20mm Mle F2 équipe :

- les véhicules de combat de la série AMX 10 dont il constitue l’armement principal.

- le char AMX 30B et B2 (avec dispositif de sur pointage pour le tir antiaérien).

- certains hélicoptères.

Cet armement automatique est destiné à :

- mettre hors de combat les engins blindés légers.

- détruire ou neutraliser les personnels à découvert.

- assurer l’autodéfense antiaérienne des unités.

DESCRIPTIF :

De conception classique, l’arme fonctionne par emprunt des gaz.

Le système d’alimentation par double couloir d’amenée de bande permet le choix quasi-instantané par le tireur de la munition adaptée à l’objectif. La bande est constituée par des maillons détachables. Le tir peut être effectué coup par coup ou par rafales.

Le canon de 20 équipe aussi le VAB T20/13 (T20/13 : tourelle 20mm qui équipait les AMX 13 VTT).

RENSEIGNEMENTS NUMERIQUES :

- Longueur de l’arme : 2,60m.

- Masse de l’arme : 70 kg.

- Cadence de tir (max) : 700c/mn.

- Vitesse initiale de l’obus explosif : 1 050 m/s.

- Vitesse initiale de l'obus perforant sous-calibré : 1 300 m/s.

- Vitesse initiale de l’obus perforant au calibre : 1 070 m/s.

- Munition explosive de 20 mm.

- Munition à obus perforant sous-calibré ou au calibre.

PERFORMANCES :

- Contre blindés légers : jusqu’à 700m (perforant au calibre).

- Contre blindés légers : jusqu’à 1 000m (perforant sous-calibre).

- Contre le personnel : jusqu’à 2 000m (neutralisation).

- Contre le personnel : jusqu’à 1 200m (destruction).

- Contre les aéronefs : jusqu’à 1 500m Source : SIRPA terre
