-13 juin 2009 :



Le radar Cobra (Counter Battery Radar)





Le COBRA est un radar de trajectographie permettant de localiser en temps réel les batteries adverses jusqu'à une distance de 40 km et relié au système ATLAS.



MISSIONS :

Détecter et localiser les moyens d'artillerie adverse ainsi que leurs effets.
Contrôler les tirs de notre artillerie.
Permettre la mise en place du réglage.
Informer sur la position des brouilleurs (direction, fréquence et actifs dans sa bande de fréquence).
Mise en batterie : moins d'une minute.
Pointage en gisement : sur + ou -17°.
Pointage en site : de 19 à 68 °.



EQUIPEMENT :

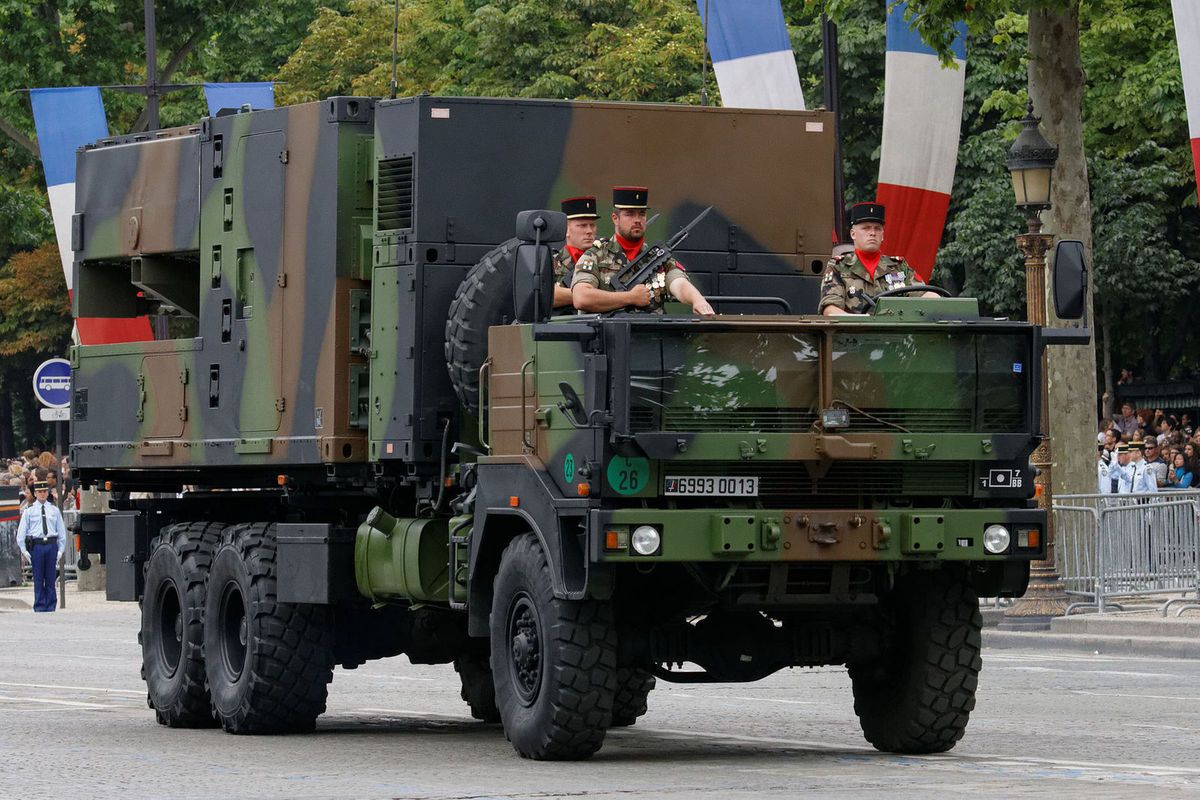

Le radar, intégré dans un abri technique monté sur un camion TRM 10000 entièrement autonome, se compose de :

Un système de détection comprenant une antenne érectile plane à module actif.
Une cabine d'exploitation.
Un groupe électrogène fournissant au système son énergie.
Un navigateur inertiel à gyrolaser.
L'abri technique est protégé contre les éclats du champ de bataille.



Sources : Sirpa Terre









Le radar COBRA au 1/50 (par Yves P.)







Voici, pour Milinfo le radar COBRA vue par Yves.



Notre ami Milinfiste a reproduit le COBRA en partant d'un TRM 10 000 de chez Cef-Replex dont il a découpé la cabine.
