-28 avril 2023 :



Tuto

Suspensions  à lames au 1/50

(par Patrick Comelli)



En complément du tuto pour fabriquer la plus part des systèmes de transmission  paru en février  2023 sur Milinfo (voir ICI), voici la suite logique avec la fabrication des suspensions  à lames qui équipent beaucoup de véhicules militaires.



Les images valant toujours mieux qu'un long discours, alors place aux différentes étapes de ce processus.





10 lames de 2mm de large et  0,5 mm d'épaisseur  vont être collées ensemble suivant la photo et deux tubes de  2 mm de diamètre formeront les extrémités des suspensions.





Les 10  lames sont traversées par deux broches de  0,5 mm  afin de solidifier l'ensemble.





Les deux extrémités des suspensions sont percées à 0,5 mm afin d'y insérer les deux broches du même diamètre qui traversent les tubes de 2mm de diamètre.

Il est impératif, lors du percement, de maintenir les extrémités des lames bloquées dans une pince car malgré le collage, les lames risqueraient de s'écarter !





Le tout est fixé , il ne reste plus qu'à couper les broches qui dépassent  au ras du tube.





Deux profilés d'1 mm d'épaisseur et 2 mm de large sont fixés dans les tubes aux extrémités des lames.





Deux profilés de 0,4 mm d'épaisseur et 0,8 mm de large sont mis en forme autour des  lames.





Tout les éléments ont été ajustés et mis en forme autour des lames et deux rondelles assurent la finition de l'ensemble.

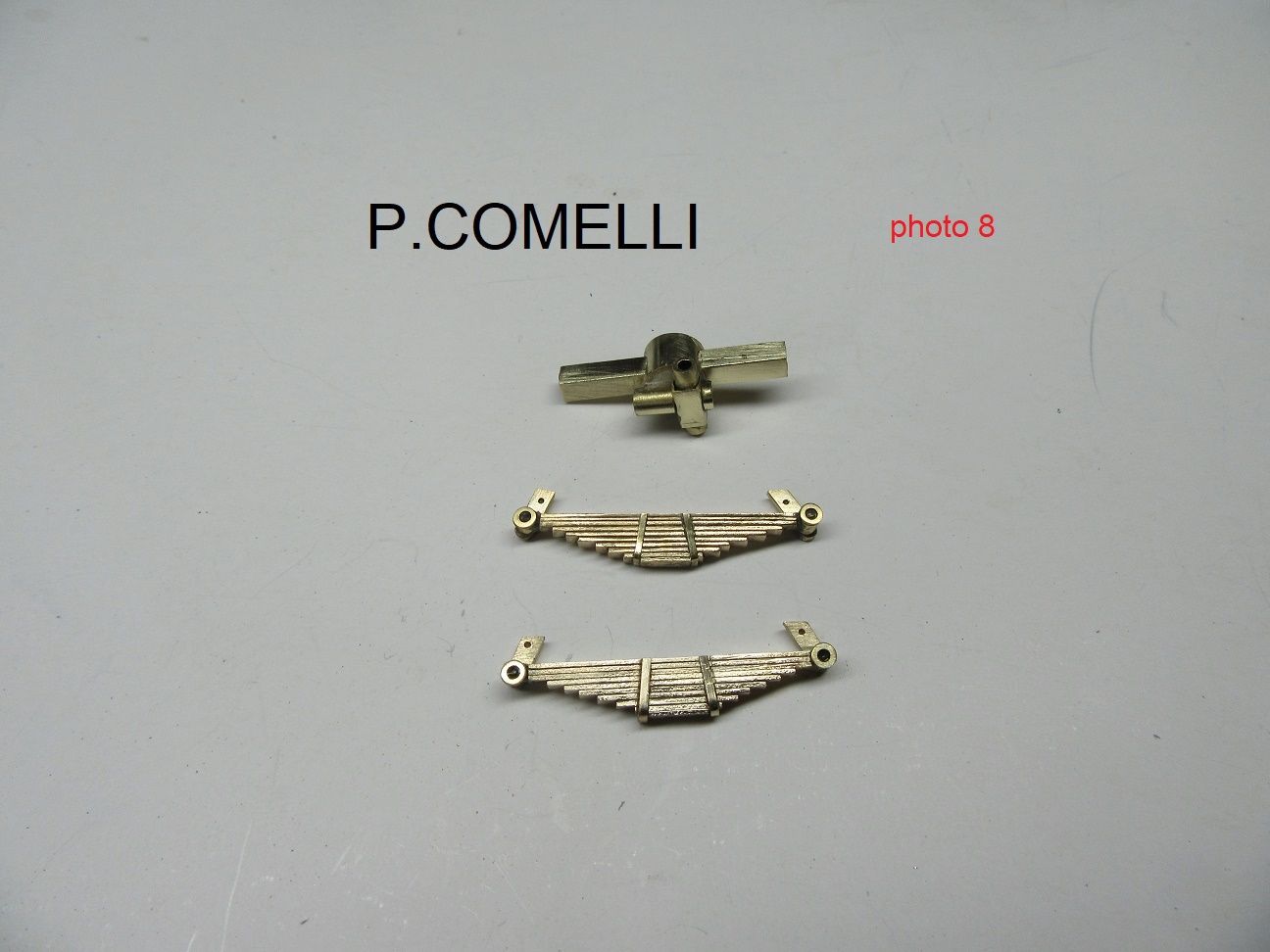

L'opération est répétée une deuxième fois et maintenant les deux lames sont prêtes à venir se positionner sur la transmission issue du premier tuto.



Conclusion :



La réalisation des suspensions est une opération très simple mais, comme souvent dans le modélisme, c'est juste long et fastidieux !



Les longueurs de ces lames sont fonction des plans existants et sont variables suivants les  modèles à réaliser mais le processus restera identique dans tous les cas.
