-2/11 mai 2021 :



Impression 3D

Transport de troupe BTR-80

(1/50 - par Jean-Charles)



Le transport de troupe BTR-80 est un véhicule russe 8x8 amphibie. Il est le successeur des BTR-60 et BTR-70.

Son équipage est de 3 hommes, il peut embarquer 7 fantassins. Sur le modèle standard, l’armement principal est une mitrailleuse KPV de 14,5 mm secondée par une mitrailleuse 7,62 mm, présence de 8 trappes de tir et 6 lance-fumigènes.

Véhicule rapide et très mobile, le BTR-80 présente deux gros inconvénients : un blindage insuffisant et des portes d’accès latérales exposant les fantassins en cas d’embuscade. Entré en service en 1986, il a été fabriqué à 9000 exemplaires (Toutes versions)et exporté dans 36 pays.



Dimensions : 7,65 m de long, 2,90 m de large, 2,35 m de hauteur.



Le dessin en 3D et en couleurs :







Principale difficulté : la partie avant avec toutes ses faces inclinées dans les 3 axes.







Le kit se compose de cinq éléments : la coque, la tourelle et sa mitrailleuse, et 2 écoutilles.

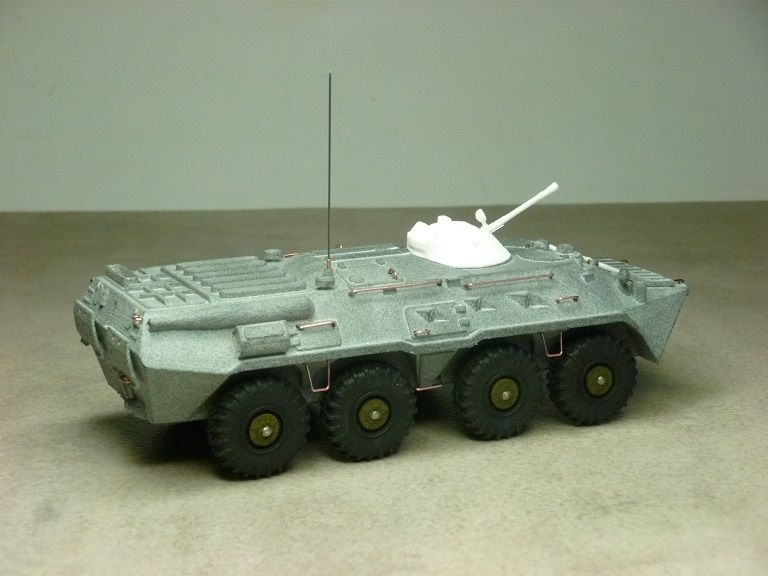

La miniature est équipée de 8 roues en résine provenant d’un kit Mikromar.

Les accessoires comme les mitrailleuses, lance fumigènes, projecteurs, outils, sont intégrés à l’impression 3D.

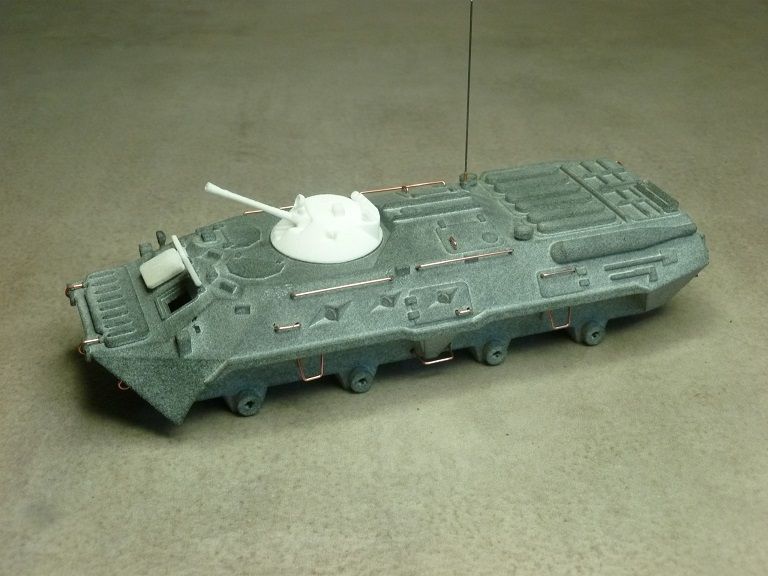

Le barreaudage, l’antenne fouet, les optiques de phares et le vitrage sont rapportés.

La tourelle pivote et la mitrailleuse est mobile en azimut, les écoutilles et les roues sont fonctionnelles.



Dimensions : 153 mm x 58 mm, échelle au 1/50.



Temps de réalisation : 45 heures.

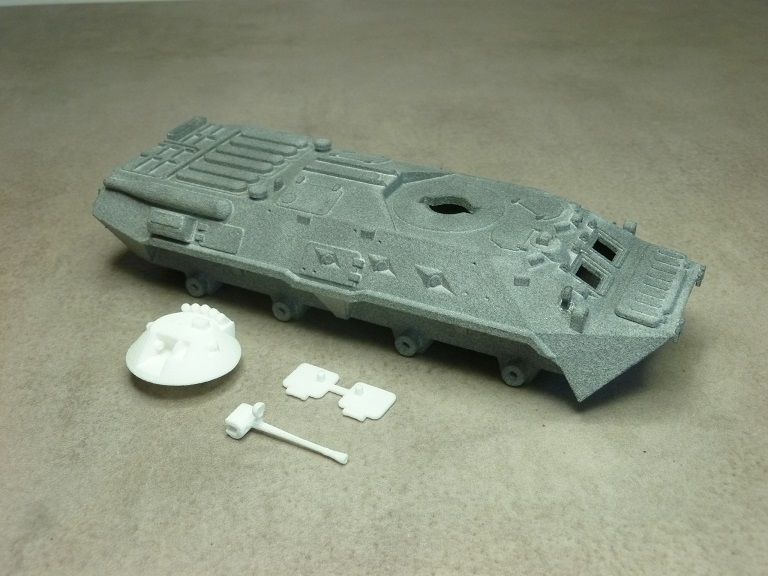

Voici le kit sorti de son carton d’emballage.

La partie principale est imprimée en Multi jet Fusion (Laser) matière plus solide, et les accessoires en SLS (Laser).

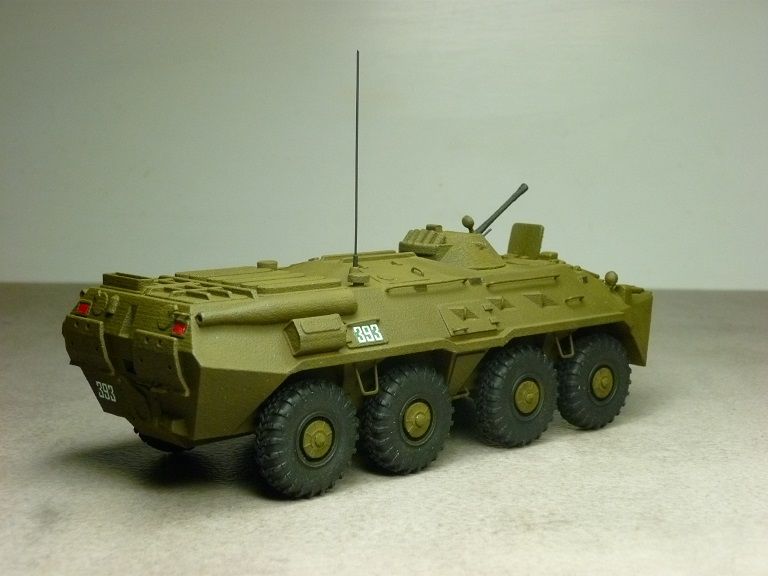

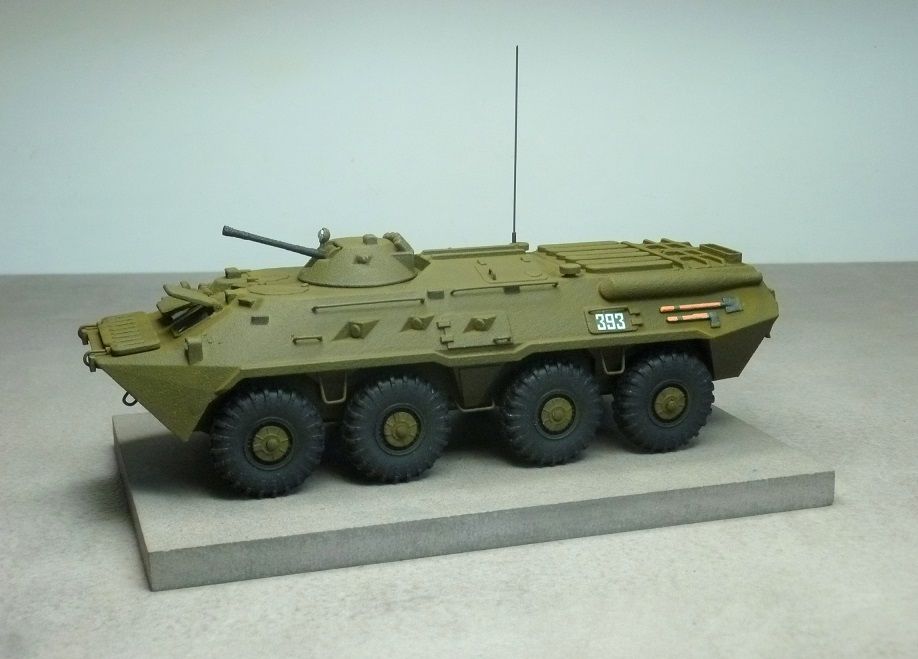

Mise en peinture : les barres en métal sont pré-peintes avec de l’Humbrol, puis une couche de Tamiya en bombe, 2 couches d’Acrylique et le vernis Mat de finition.

















Ajout du 11 mai 2021 - par Jacques F. :



Pour rebondir sur le BTR-60 de Jean Charles, je me suis aperçu en revendant mes modèles au 1/43, pour me recentrer sur le 1/48 ou 1/50, que le BTR 60 de fabrication soviétique en ma possession, dont je ne connais pas la marque, est en fait au 1/50.







Je l’ai bien sur conservé...

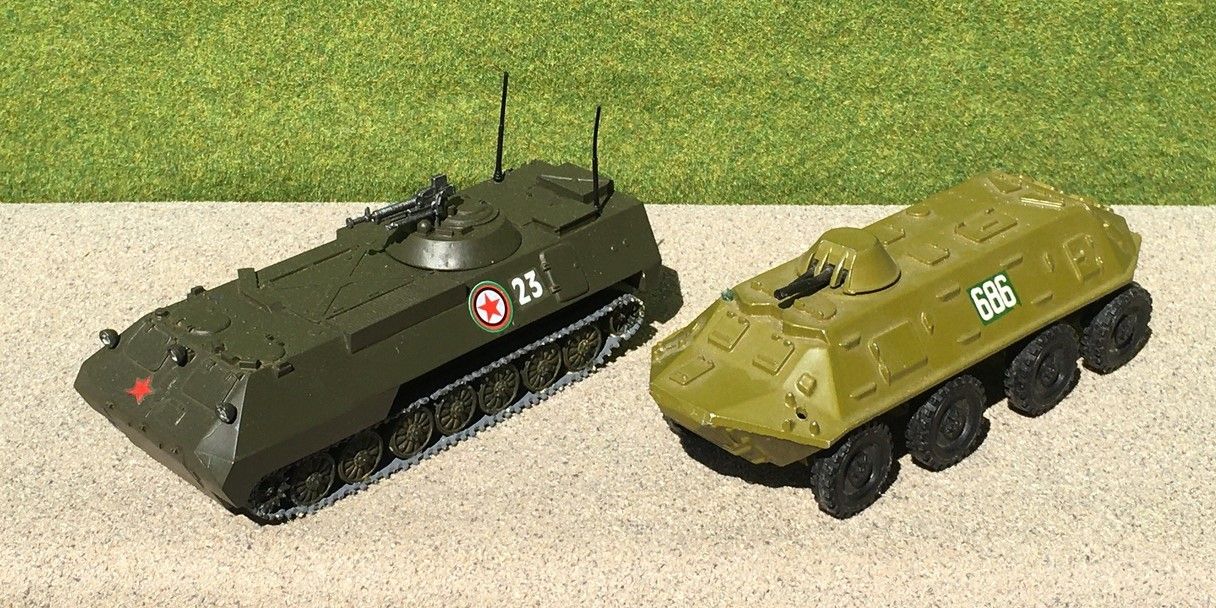

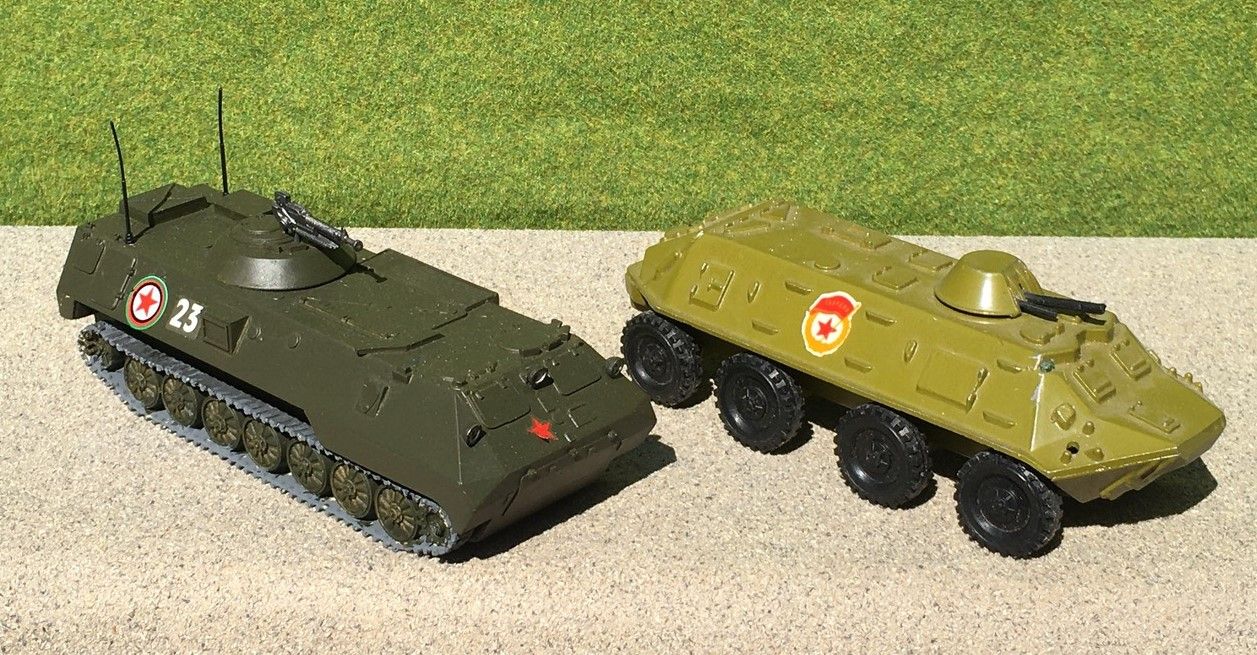

Il s’intègre bien aux modèles de HLBS comme sur la photo avec char ACRV au 1/48, ou T 90, SZU 23-4, et BMP2.
