GMC CCKW352 benne - Navy Sea bees

Détachement ACORN

ASAM pour EVERGREEN - 1/48 - par Jérôme Hadacek





- 30 mai 2020 :



Comme je l’ai déjà évoqué avant la mise en peinture, il s’agit ici d’un des rares GMC CCKW352 benne à cabine tôlée achetés sous contrat spécifique par l’US Navy, pour équiper ses unités du génie (Sea Bees).


Également déjà abordé, ces unités très particulières, arborent un camouflage sur leur véhicule ce qui n’était pas du tout commun au sein de l’US Army, recouvert majoritairement d’un vert olive drab uni.

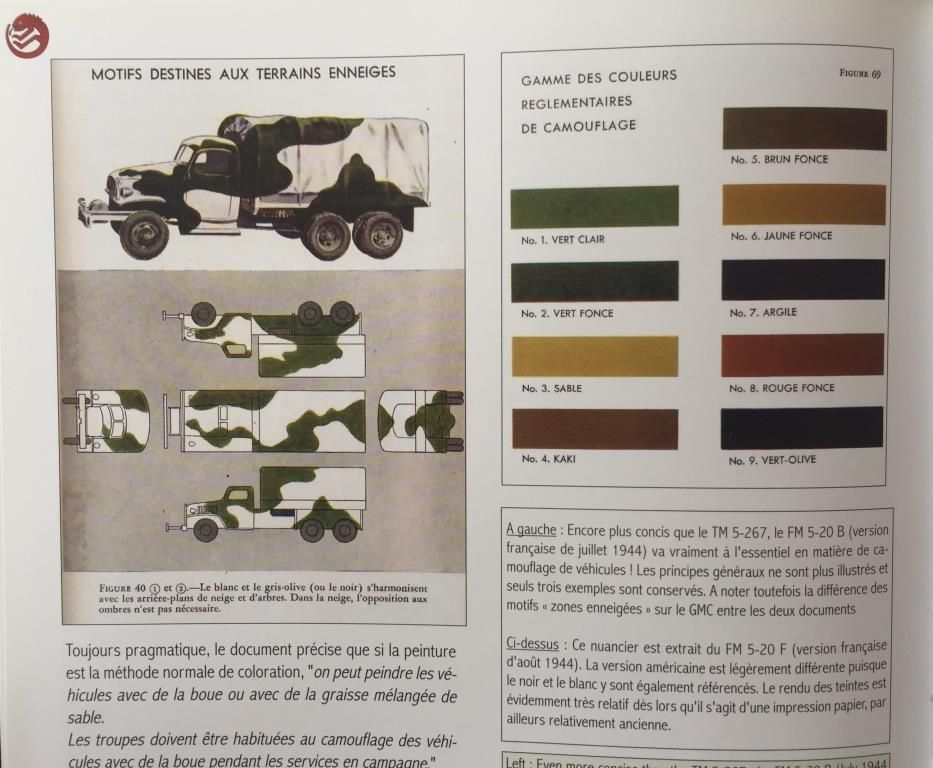

Les camouflages du Pacifique sont moins connus sous nos latitudes, le débarquement et les campagnes en Europe ont vulgarisé majoritairement le vert US.  Cependant de nombreuses unités engagées en Afrique du Nord, en Sicile, en Italie, et dans le Pacifique, utilisaient parfois des bariolages réglementaires issus d’un manuel technique (TM) ou parfois exécutés directement sur le terrain.

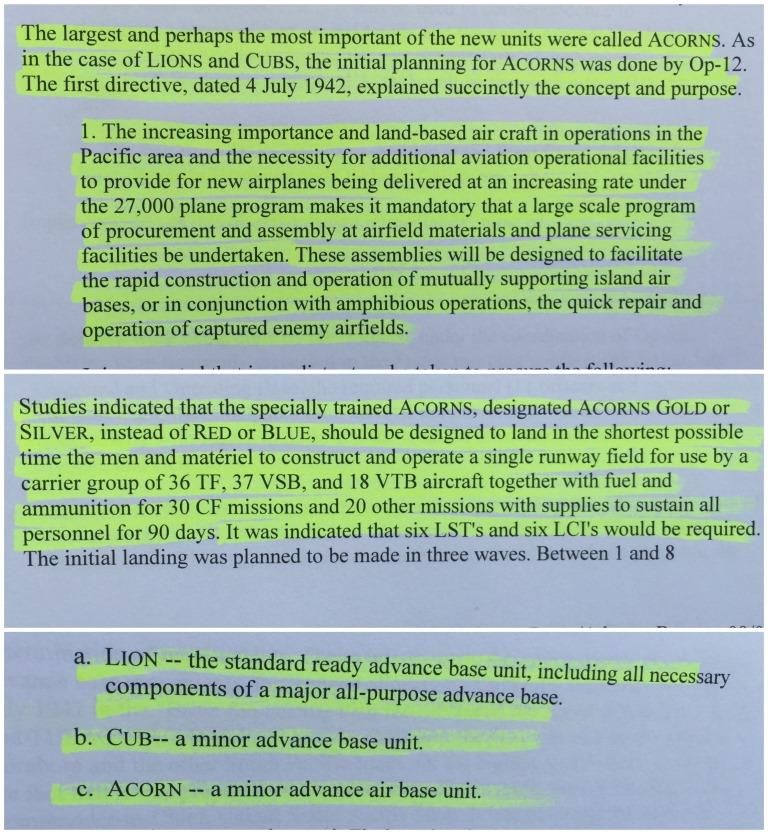

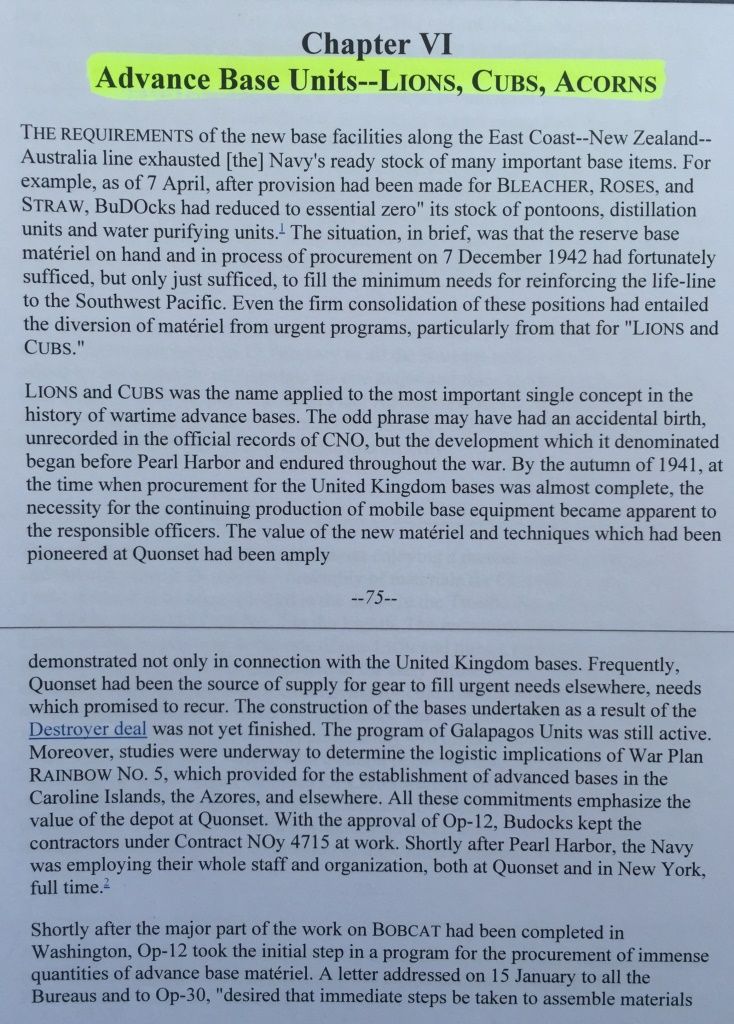

Ces composantes de la Navy étaient réparties sur les iles du Pacifique et divisées en plusieurs unités, elles adoptaient les noms suivants :


Advance base Units :


-Lion : base avancée standard. (composée de tous les composants d’une base avancée principale)
-Cub : base avancée secondaire.


( Ces deux composantes étaient la colonne vertébrale des bases avancées)


-Acorn (Gland): base avancée secondaire de l’Air Force. (Les plus nombreuses des bases avancées, allant de 1 jusqu’à 21. Chaque groupe de 4 bases aériennes avancées, composait un « OAK » (Chêne) pouvant aller jusqu’à 7 groupes).

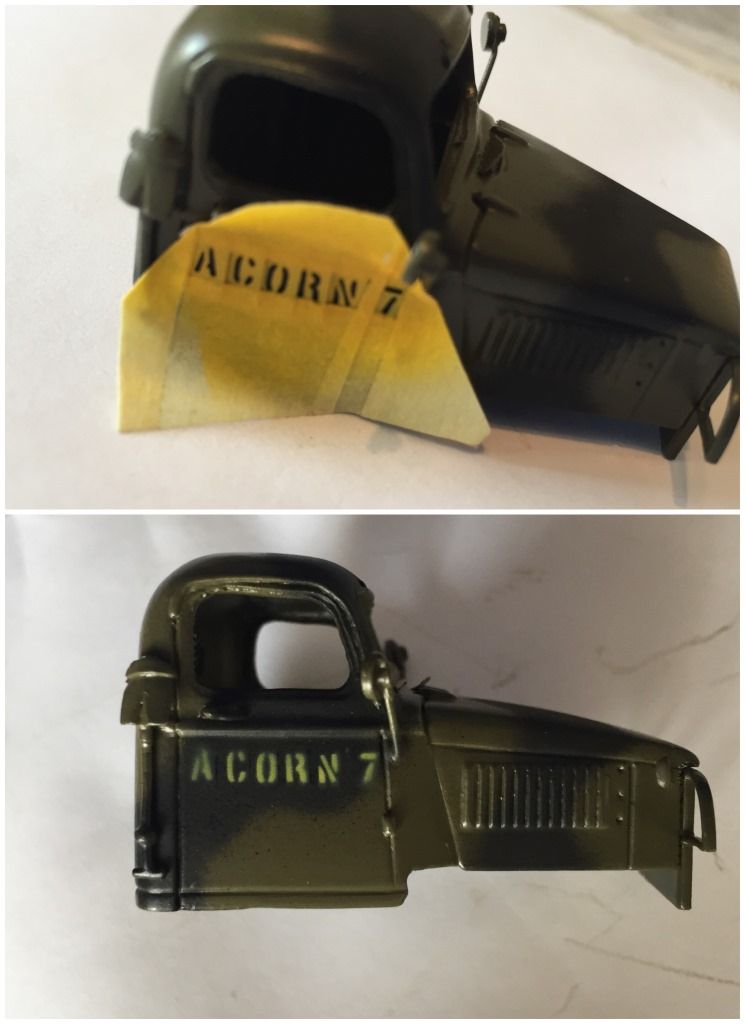

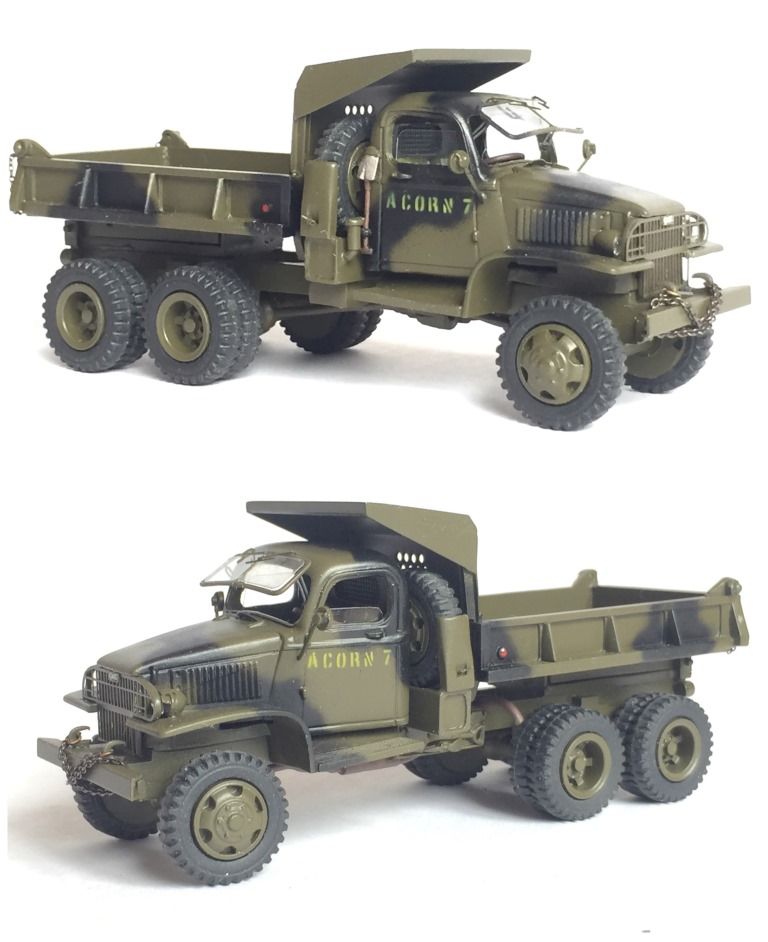

Mon GMC est donc identifié ACORN 7 comme sur une  vraie photo couleur d’époque avec bariolage à bandes noires.




Ces véhicules ne comportaient la plupart du temps, aucun insigne d’identification (étoiles) ni même de  quelconques marquages divisionnaires ou de compagnies sur les pare-chocs ou bumperettes arrière.


Le modèle mériterait une grosse patine avec salissures, boue et empoussiérage, mais ce n’est pas l’esprit vers lequel je le destinais, ni souhaitais l’exposer... c’est un choix.

GMC CCKW352 benne  ACORN  (EVERGREEN - 1/48 - par Jérôme Hadacek)
GMC CCKW352 benne  ACORN  (EVERGREEN - 1/48 - par Jérôme Hadacek)
GMC CCKW352 benne  ACORN  (EVERGREEN - 1/48 - par Jérôme Hadacek)
GMC CCKW352 benne  ACORN  (EVERGREEN - 1/48 - par Jérôme Hadacek)
GMC CCKW352 benne  ACORN  (EVERGREEN - 1/48 - par Jérôme Hadacek)
GMC CCKW352 benne  ACORN  (EVERGREEN - 1/48 - par Jérôme Hadacek)



-10 mai 2020 :



Après une rétrospective sur les GMC de chez EVERGREEN au 1:48, j’avais toujours délaissé la version benne (tipper) en châssis court (352) et cabine tolée, non retenu aux services de l’US Army.

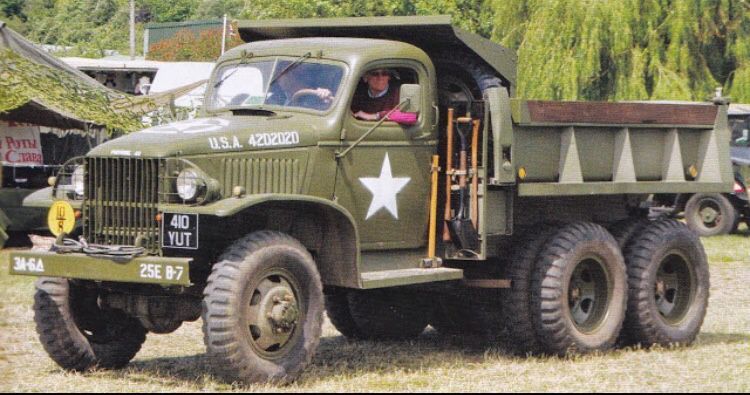

La version benne fut majoritairement utilisée sur des châssis longs (353) et en cabine bâchée, paradoxalement.


Lors de l’acquisition du superbe ouvrage « biblique », The GMC CCKW truck in U.S service aux éditions Squadron Signal par D. Doyle, j’ai découvert ce chapitre sur les contrats passés par la Navy, sur des commandes de véhicules particuliers destinés aux unités du génie de la Navy (Seabees).

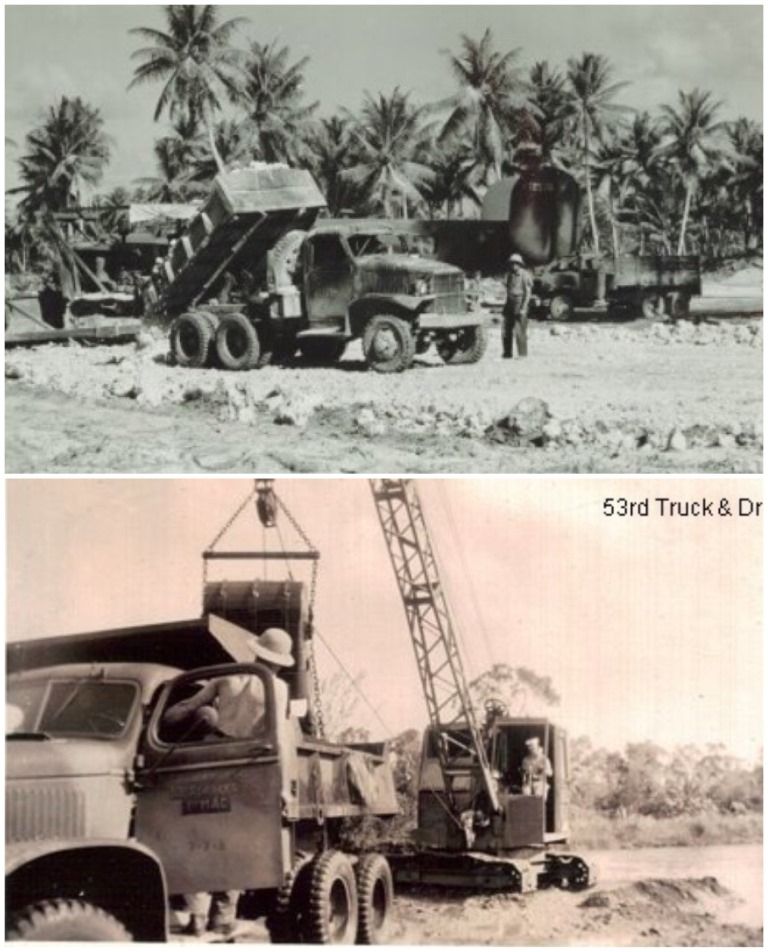

Ces unités étaient affectées particulièrement dans le Pacifique, à des tâches de remise en état des ilots, aménagement des plages et de préparation des terrains d’aviation pour l’US Air Force.


L’une de ces commandes portait sur des GMC CCKW352 benne chantier en cabine tolée, et qui plus est, peu courant pour l’armée américaine, revêtait un bariolage à larges bandes.


Sur fond de l’olive drab classique, il est possible d’observer sur de rares clichés couleurs, des bandes noires ou beiges.


Sur une base de la Navy commercialisée par EVERGREEN, j’y ai apporté quelques modifications caractéristiques de ces GMC très particuliers, dont j’ai recherché l’historique rare sur internet.

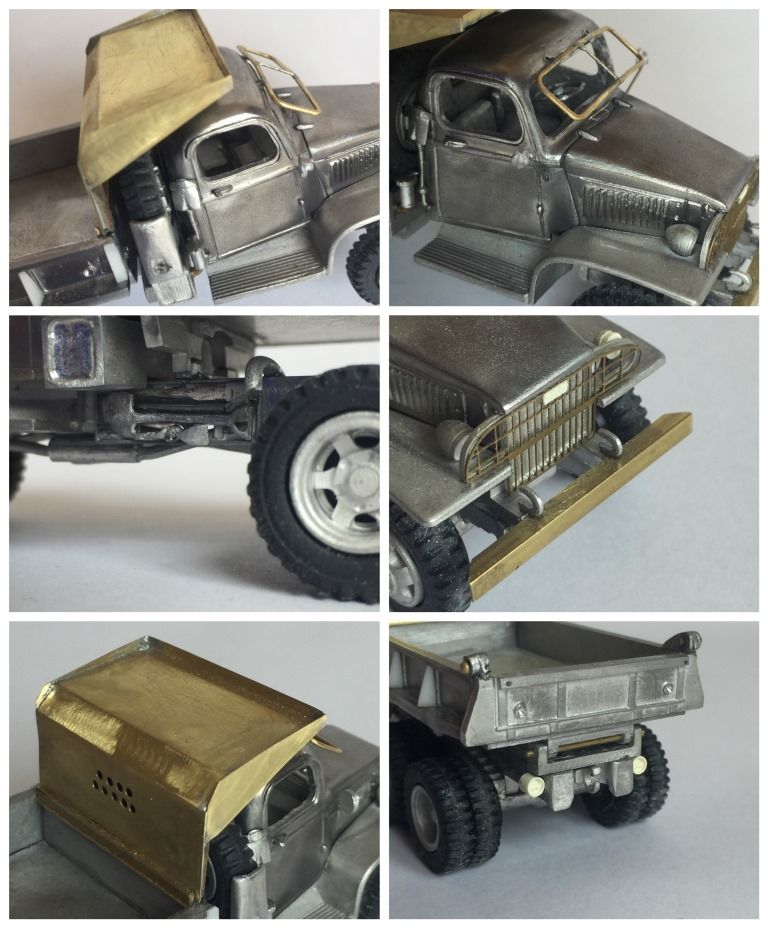

Echange du pare choc non conforme dans le kit, par un rail un U biseauté aux extrémités.


Suppression du pare brise moulé sur le bloc cabine, par un nouveau en laiton brasé, positionné ouvert.


L’autre élément créé en laiton, est une casquette de benne en protection de la cabine.


Quelques autres modifications mineures parsèment la maquette : une grille de protection du fenestron de cabine, une pelle accrochée en angle de l’habitacle, un lot pionnier sur le longeron de châssis, des black out seuls proéminents sous protection cylindrique.


Des renforts triangulaires des montants de la benne ont été reproduits en 6 exemplaires et placés sur les espacements des cloisonnements.


Les modifications usuelles comme les crochets de pare choc, poignées de porte, feu de croisement, et mise enforme du pavillon de cabine ou le sigle GMC sur calandre, sont également réalisées.

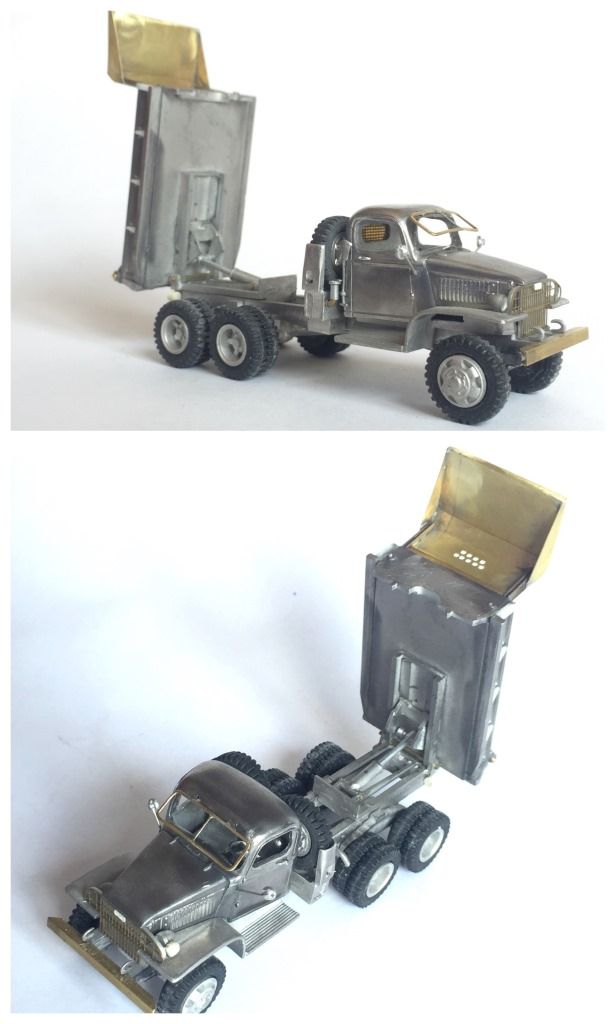

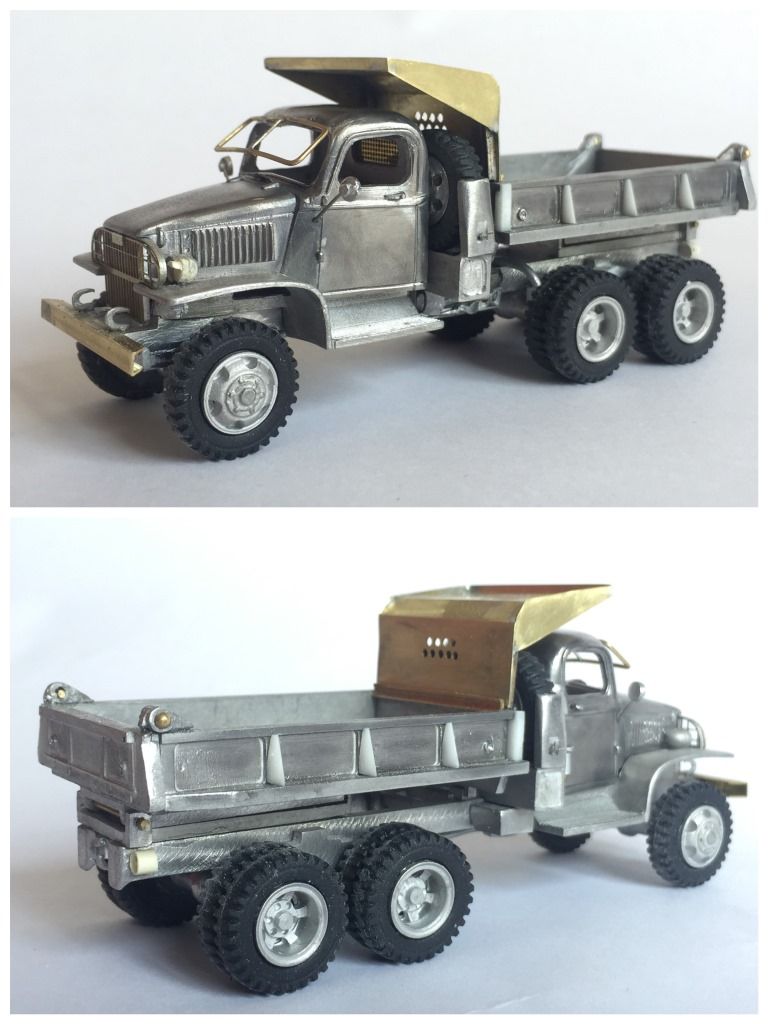

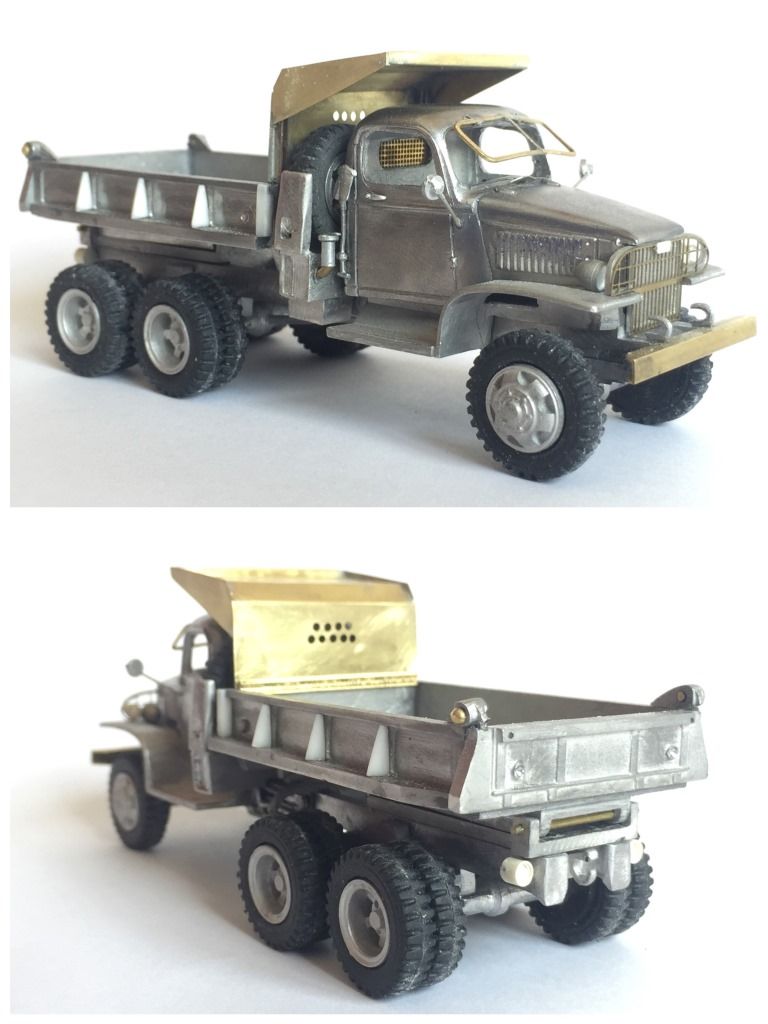

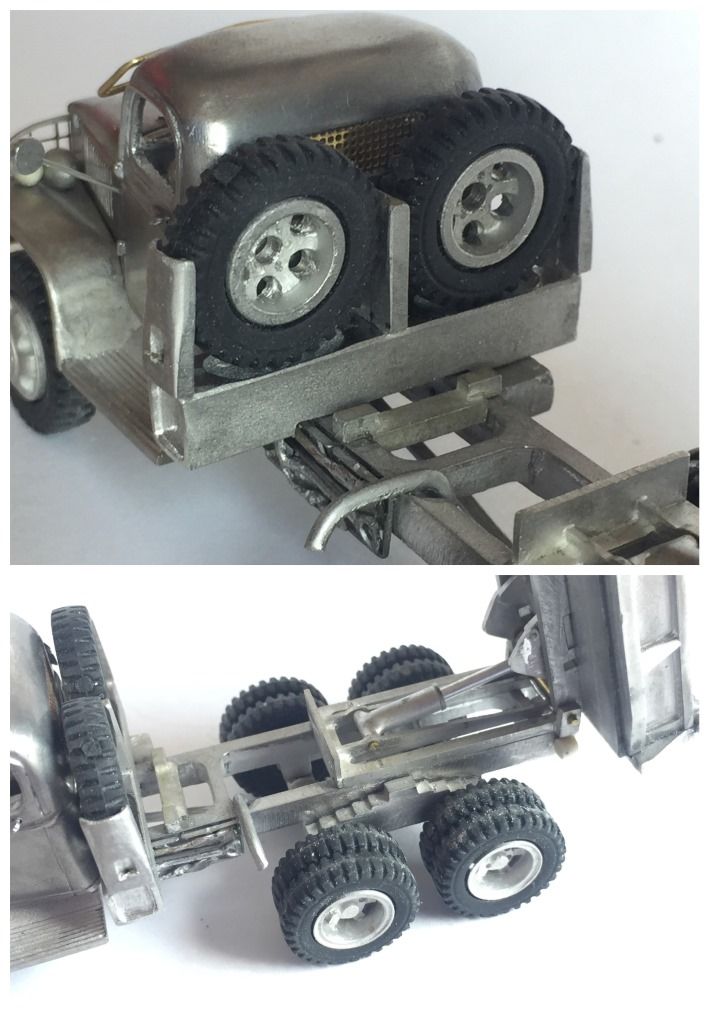

Voici le modèle avant peinture pour mieux différencier les éléments d’origine du kit et les améliorations.




A suivre...
