-24 février 2020 (maj : 16/03/20) :







La Jeep Rotabuggy

(par Jean-Pierre B.)

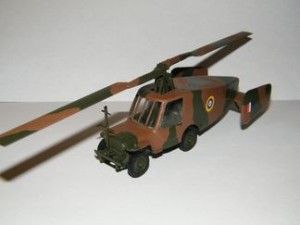

Il y a déjà 6 ans, Fabrice (Jeepytoys) nous faisait profiter de la réalisation, de ses mains, de cette Jeep volante... (ICI).





A ce moment là, ça a fait "tilt" dans ma tête et aujourd'hui, je me lance à mon tour !

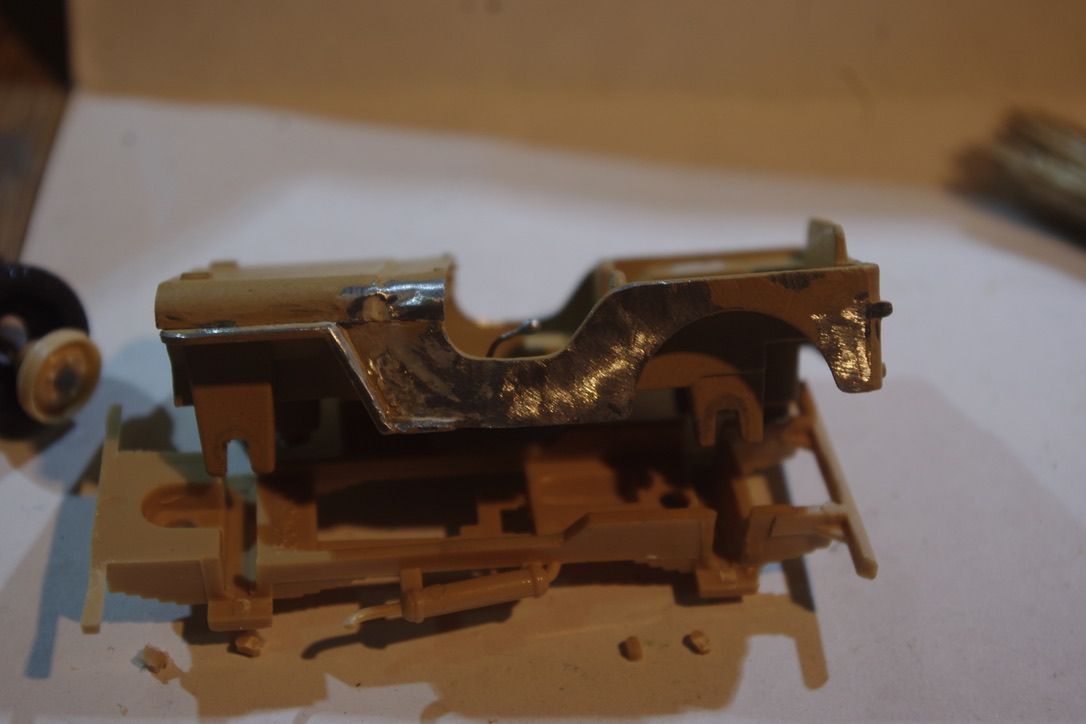

Je suis parti d'une base Solido dépouillée : une Jeep SAS que j'ai débarrassée des appendices extérieurs inutiles + "lissage" par meulage du lot de bord et des poignées , ainsi que le bouchage des trous de pare brise.

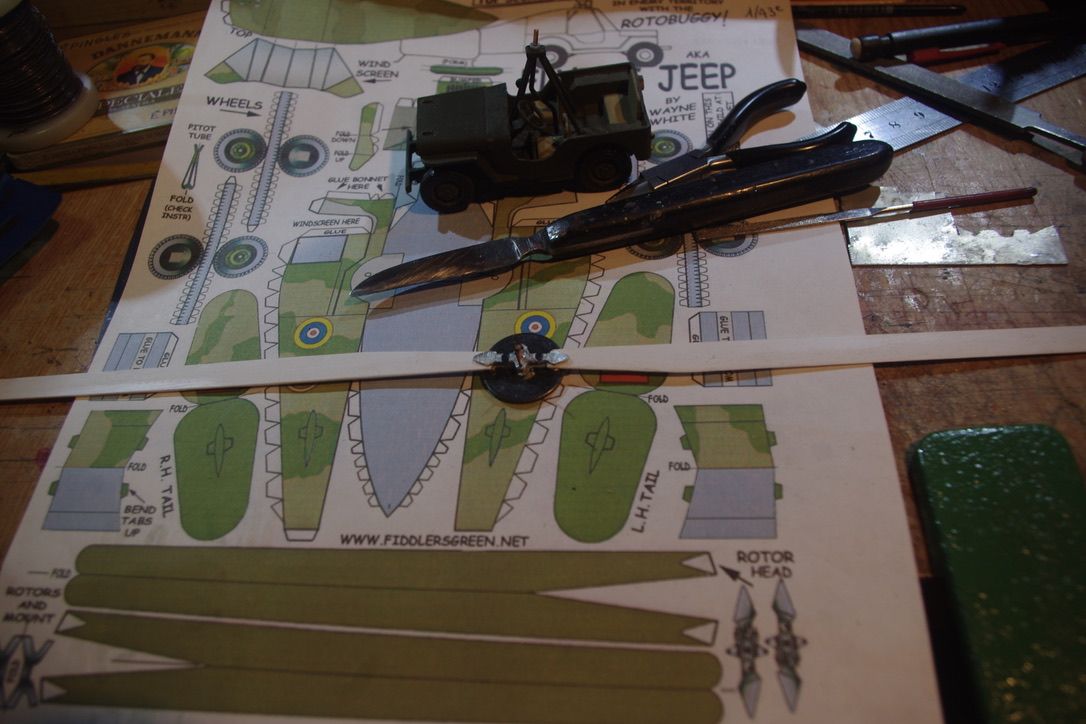

J'ai par bonheur trouvé un document pour en construire une en papier que j'ai mis à la cote du 1/43 et qui me sert de patron pour mes découpes.

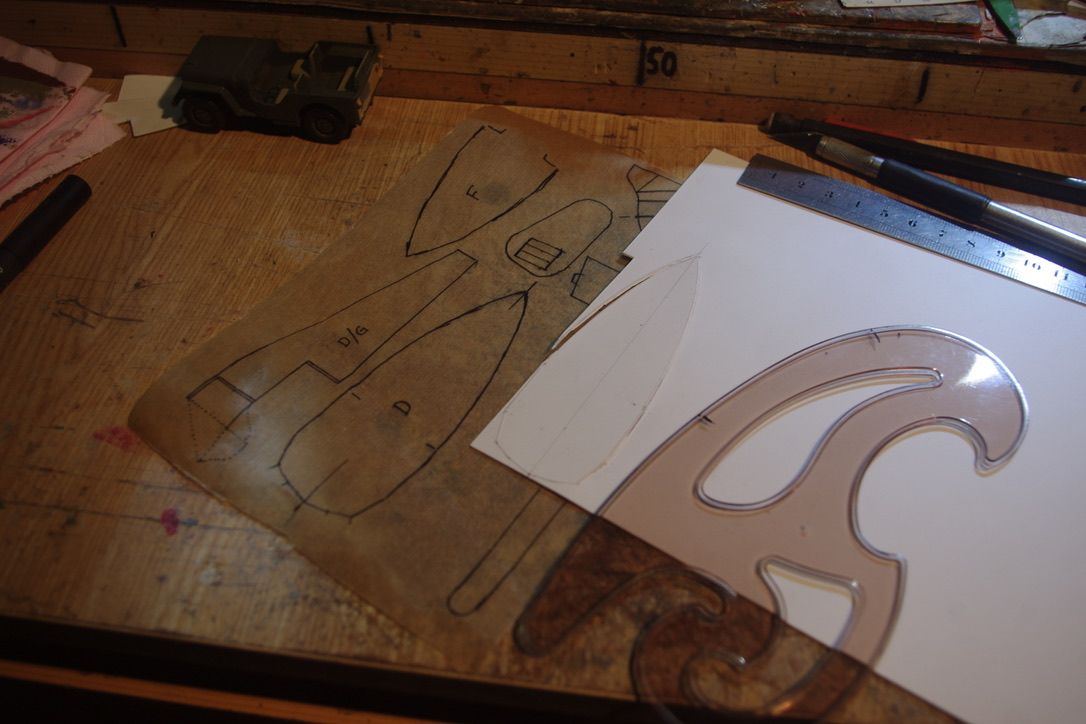

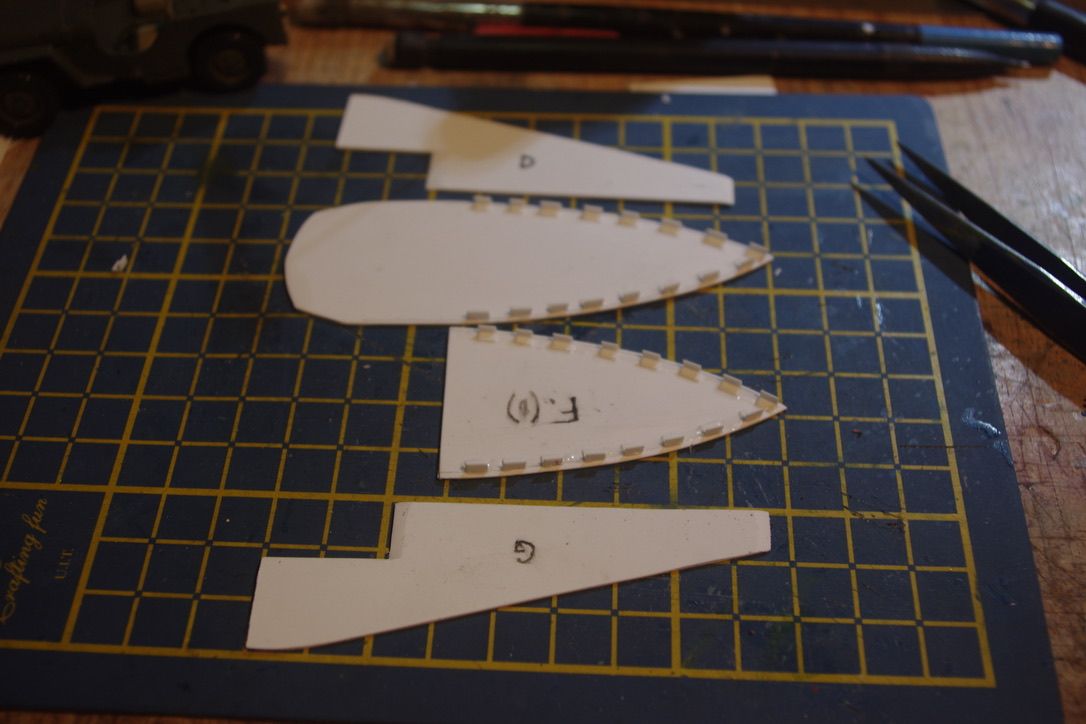

Puis j'ai ressorti les bons vieux instruments de dessin (pistolet) pour tracer les courbes au plus juste... sur des plaques Evergreen.


J'ai aussi supprimé les butées basses des axes de roue pour augmenter le débattement.

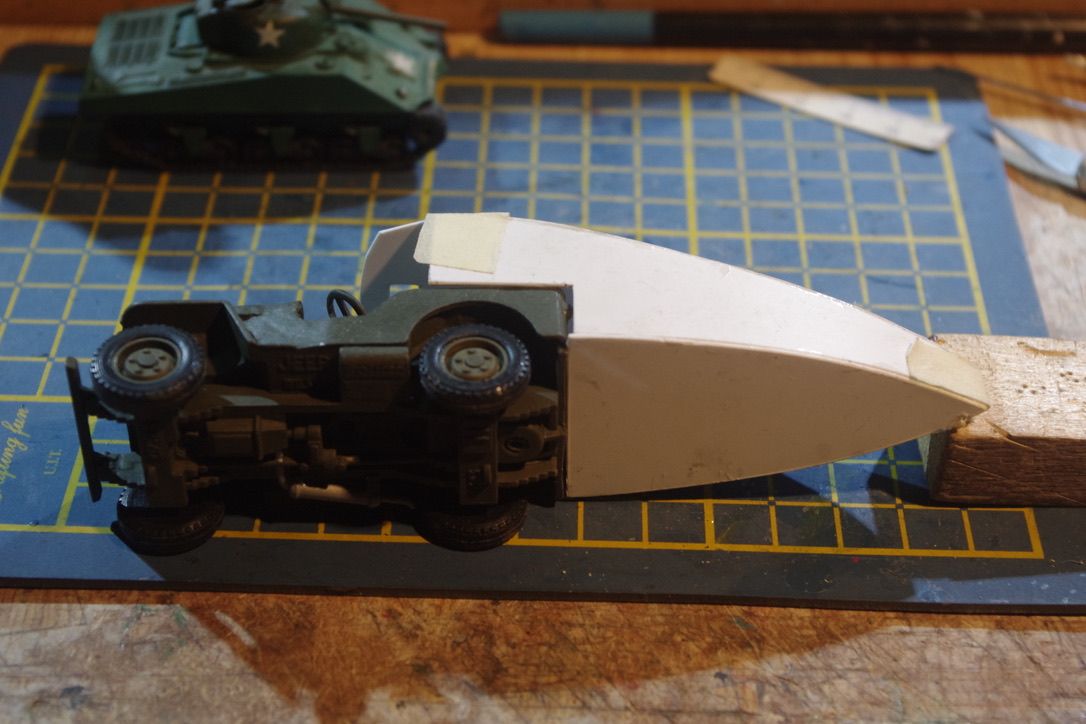

Montage des panneaux avec des taquets pour les maintenir au collage.

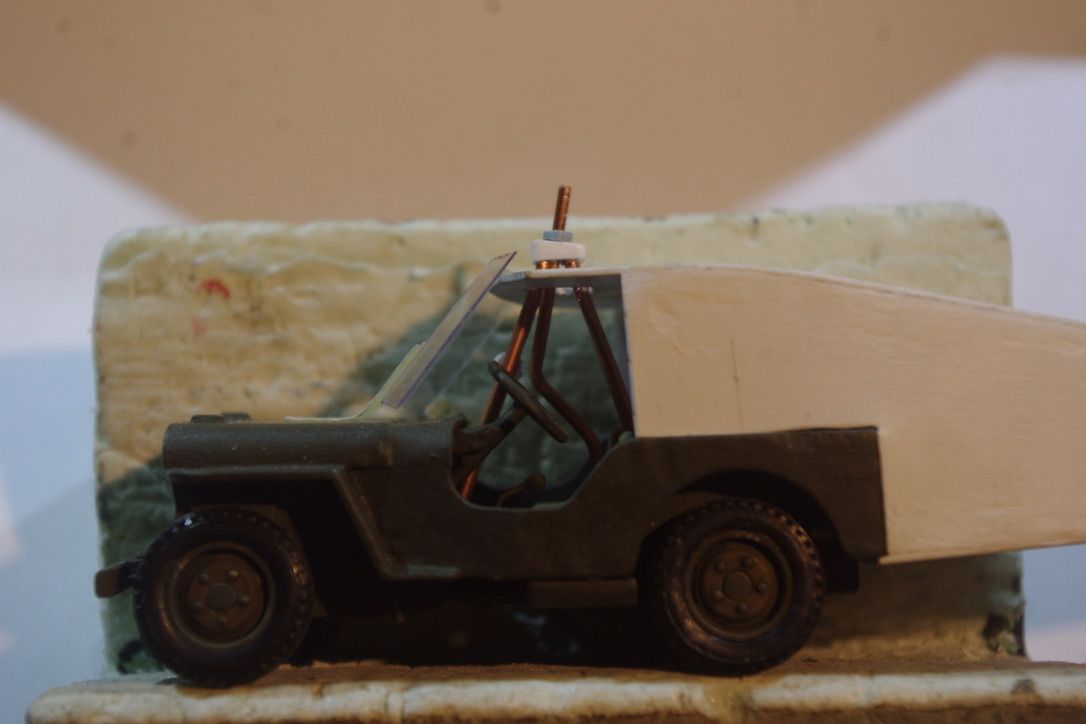

Montage à blanc : le bas de pare choc AR gêne... donc  suppression.


Et c'est là que ça se corse : il faut, avant de monter le fuselage, fabriquer et mettre en place la mécanique du rotor : petite prise de tête pour faire la platine supérieure (un confetti de 4x5 mm percée de 5 trous... 2 loupés !

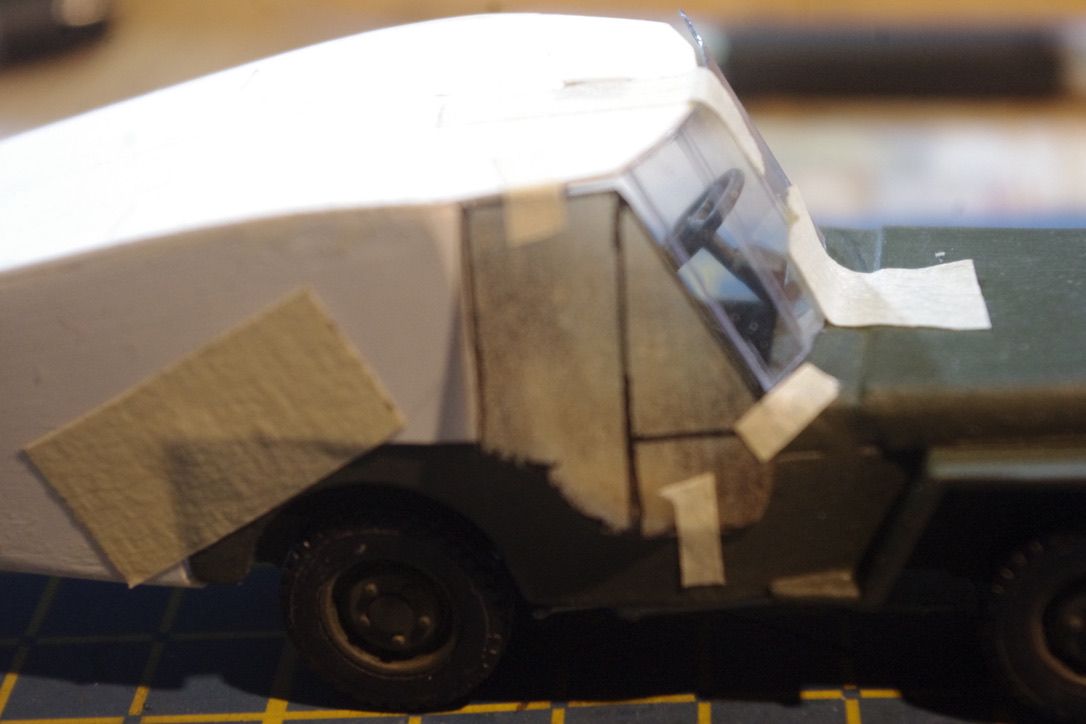

Ensuite, essai de découpes des vitrages... et encore 2 loupés !


Voilà, j'en suis là pour l'instant  ;)


Jean-Pierre B.

La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)



Ajout du 16 mars 2020 :


Mon chantier suit son petit bonhomme de chemin...

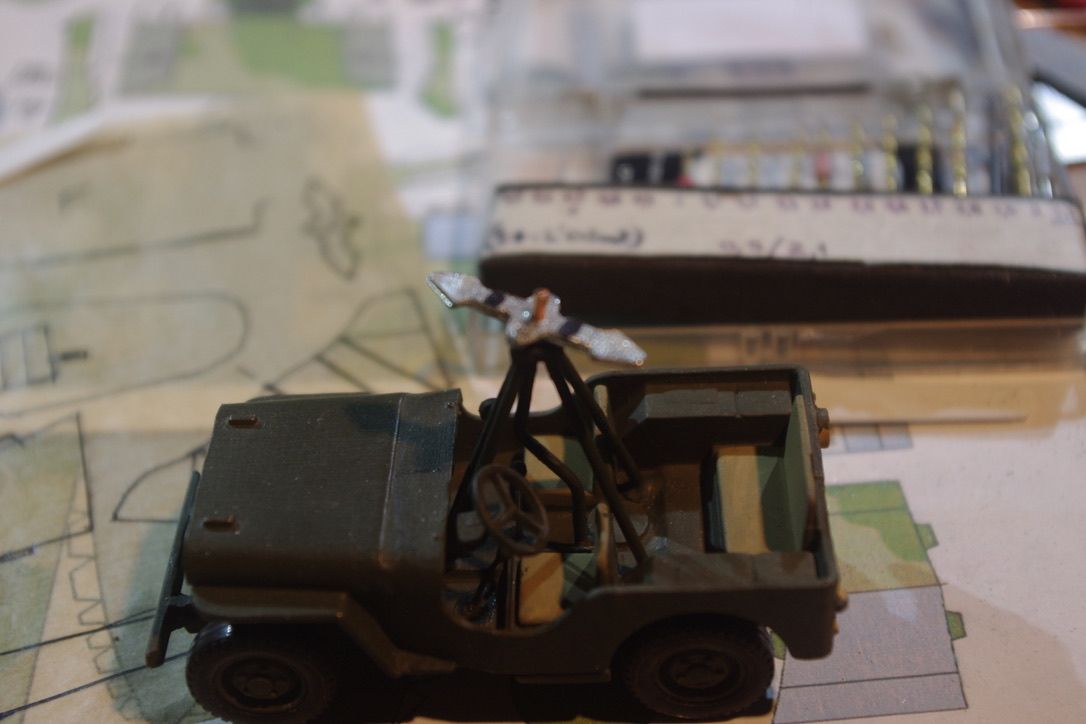

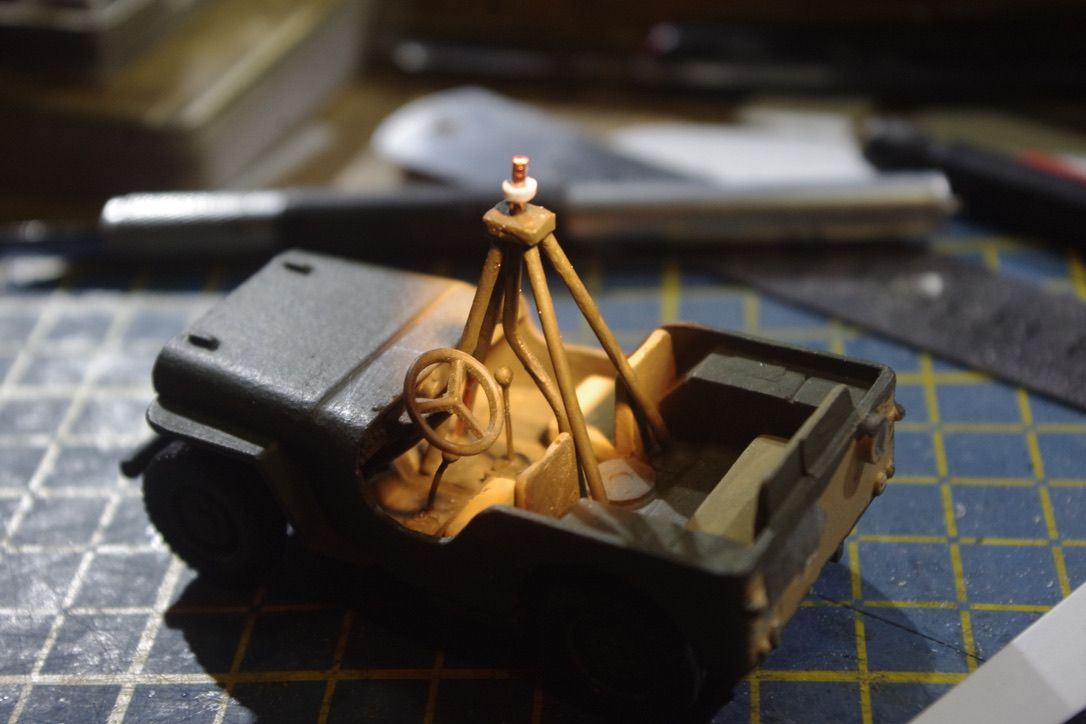

Je viens de construire la mâture du rotor, avec montage à blanc pour vérifier que cela passe bien dans le trou du toit.

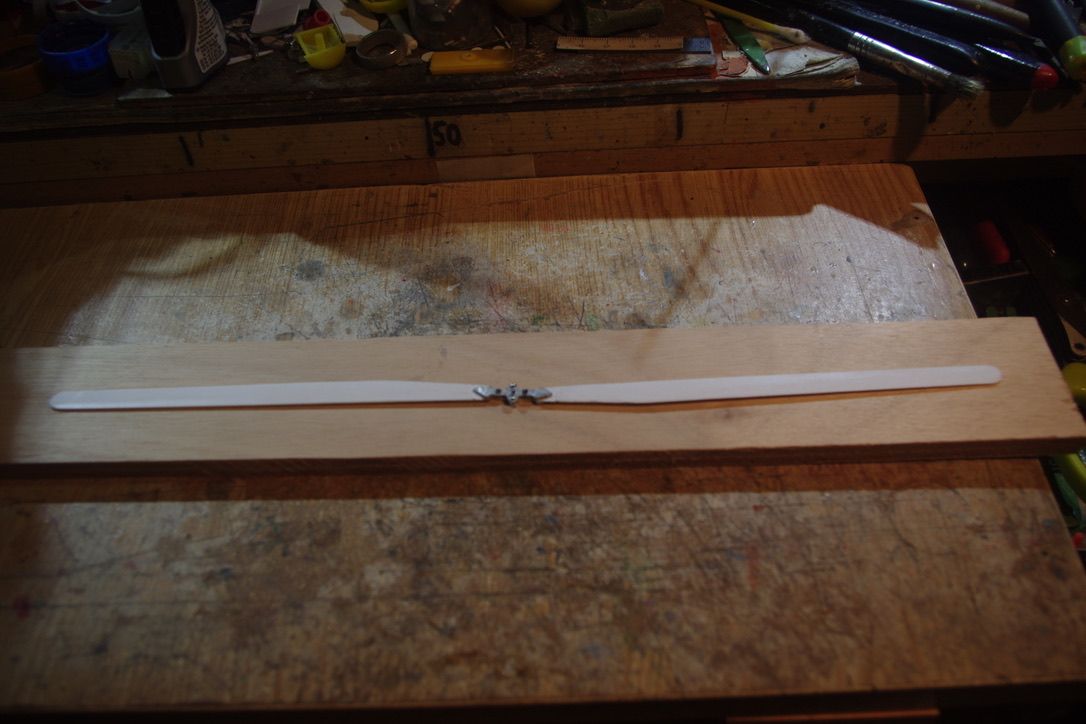

Découpe des pales et profilage au cylindre abrasif + papier fin.

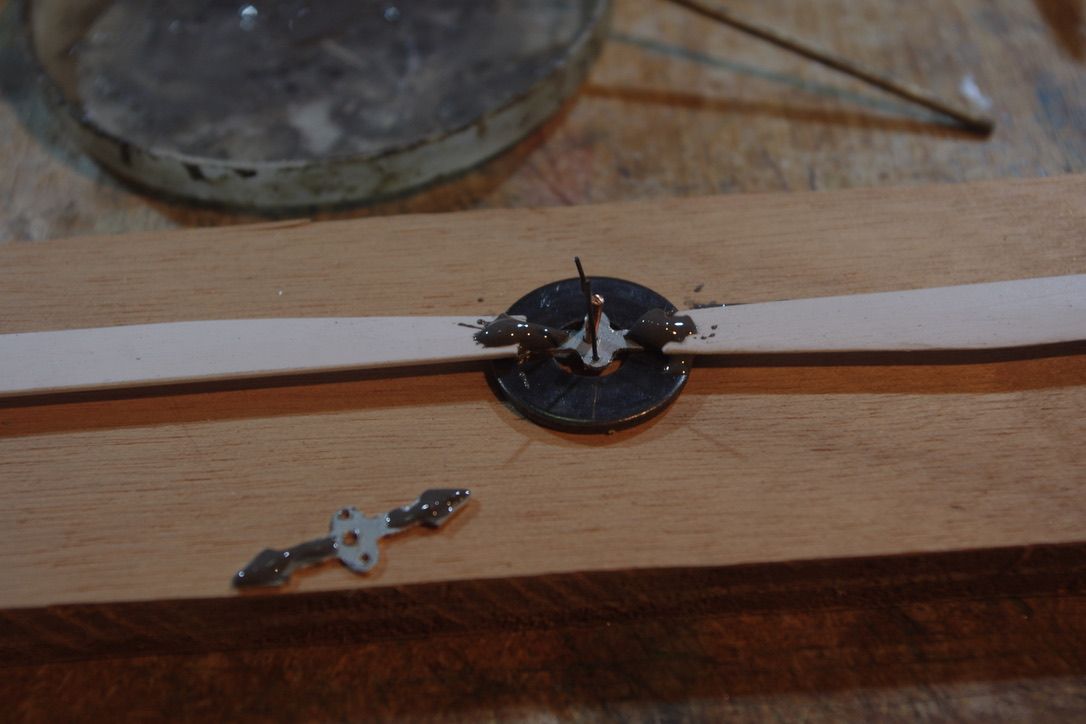

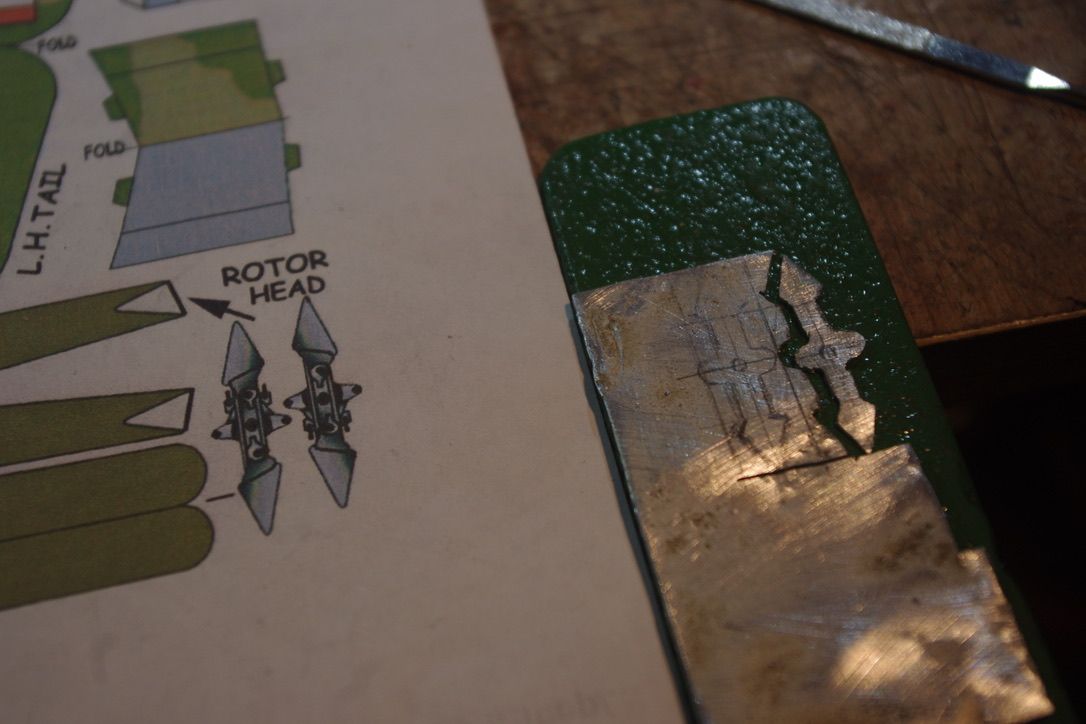

Découpe des pièces de jonction en alu de 0,6mm et assemblage au JB Weld (un petit glissement s'est produit au séchage... tant pis !).

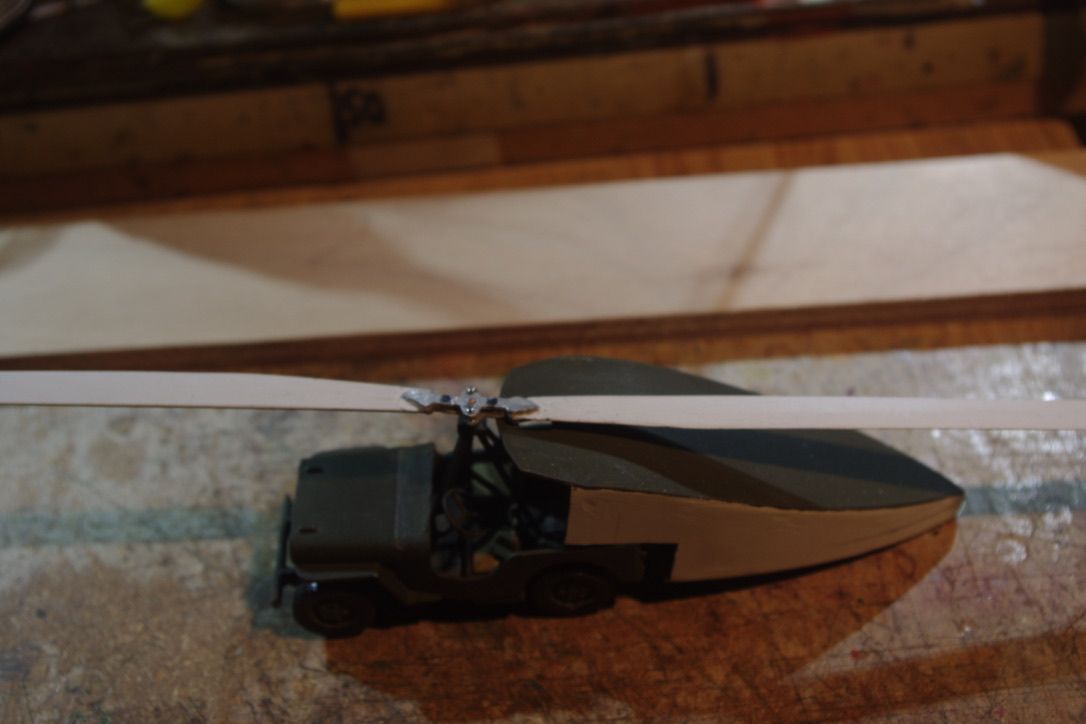

Présentation "en place", puis découpe et mise en place des dérives qui vont sécher pendant la nuit...

La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)
La Jeep volante rotabuggy (par Jean-Pierre B.)



A SUIVRE !
