Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite

-22 octobre 2017 :



REMORQUE RM 2.15 SA ACMAT au 1/50

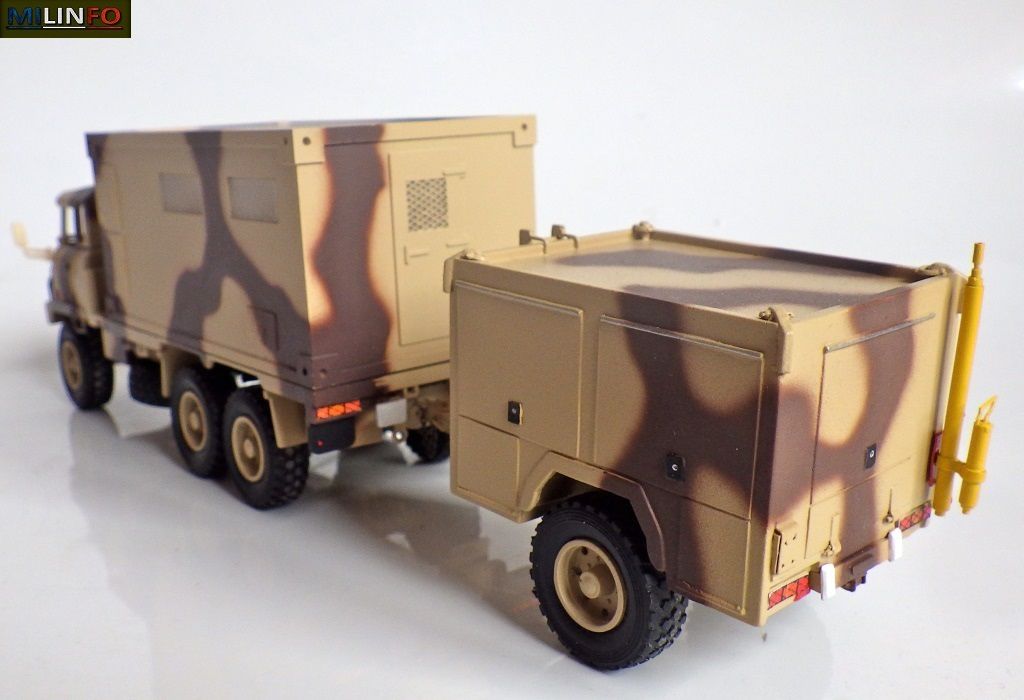

En son temps, j’avais publié à la fois le prototype de cette petite remorque atelier RM 2.15 SA de chez ACMAT et une variante en vert OTAN attelée derrière un TPK 4.15.



Aujourd’hui, j’ai juste multiplié le modèle par trois, avec deux nouvelles variantes de coloris qui viendront s’atteler derrière des véhicules de ma vitrine ou de futurs projets en cours. Il m’arrive parfois d’anticiper largement avant, avec un futur TPK 4.36 équipé d’une grue HIAB et berceaux de transport de pièces de rechange…ACMAT bien sûr (ponts moteur faits maison), ou un véhicule atelier par exemple ?!



Les tâches de bariolage sont appliquées dito le catalogue du constructeur, avec le mât support de projecteurs de travail en jaune vif et la platine enrouleur de câble électrique en rouge.



Le caisson est un monobloc en résine que j’ai adapté sur des châssis en white métal, récupéré en «spare » chez l’ancien mouleur de chez MAI. Les roues sont toujours des moulages résine commercialisées par JFD et parfaites pour ce genre de modifications, surtout lorsqu’elles sont montées des pneus de chez GASOLINE, d’une belle facture et gravure. Le timon de remorquage est agrémenté de micro chainettes en vente en sachets d’accessoires chez Quarter Kit.



Cette petite remorque a été acquise par l’armée française et a été observée dans plusieurs défilés du 14 juillet. Elle vient compléter avantageusement certaines de mes transformations… « utopiques »… toujours !



Jérôme Hadacek

Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite

-9 juillet 2017 :



Ci-dessous, la première réalisation terminée de ma remorque ACMAT RM 2.15 SA (Atelier), en variante vert OTAN avec double projecteurs de travail déployé.



Elle est photographiée seule puis attelée, pour la présentation, à mon ACMAT 4.15 cabine profonde.



Notez le support de projecteur en jaune vif et l’attache de rallonge électrique en rouge, inspiré du catalogue du constructeur.



Comme à l’accoutumée, les pneus proviennent de chez Gaso Line et les roues sont des reproductions commercialisées par JFD, comme de nombreux accessoires qui permettent de compléter les ACMAT CEF Replex.



Bientôt la suite avec les versions tris tons et deux tons désertiques.



Jérôme Hadacek

Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite

-13 avril 2017 :



Déjà évoqué à l’état de prototype, je me suis essayé à une micro production de remorques RM2.15 SA (Spéciale Atelier) du constructeur de St Nazaire.



En dehors du châssis en white métal avec roulette et stabilisateur rétractables, le caisson en résine massive est agrémenté d’une plaque PSP ainsi que d’une échelle sur la partie avant et d’un mat télescopique et d’une pompe à eau à main sur le rack arrière.



J’ai reproduit un double projecteur halogène d’éclairage de nuit d’une zone de travail, comme il est illustré sur le catalogue d’usine.



Quatre manilles de manutention et de levage ont été rajoutées en toiture. Les pneus sont toujours issus du même fournisseur, QUARTER KIT montés sur des roues en résine de chez JFD, parfaites reproductions des CEF Replex.



Il est bien évident que cette petite série se limite à ma « consommation personnelle » pour agrémenter quelques un de mes ACMAT existants ou… futurs.



Jérôme Hadacek



Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite

-28 février 2017 :



Voici la remorque ACMAT RM 2.15 SA avec une couche d’apprêt uniforme :
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
Réalisation perso : remorque ACMAT RM 2.15 SA au 1/50 (par Jérôme Hadacek) - suite
-23 février 2017 :

Pourquoi commencer par le début alors qu’on peut commencer par la fin !?

Le futur projet d’une conversion Atelier sur CEF-Replex m’a poussé à réaliser  d’abord la remorque SM 2.15 SA (Spéciale Atelier).

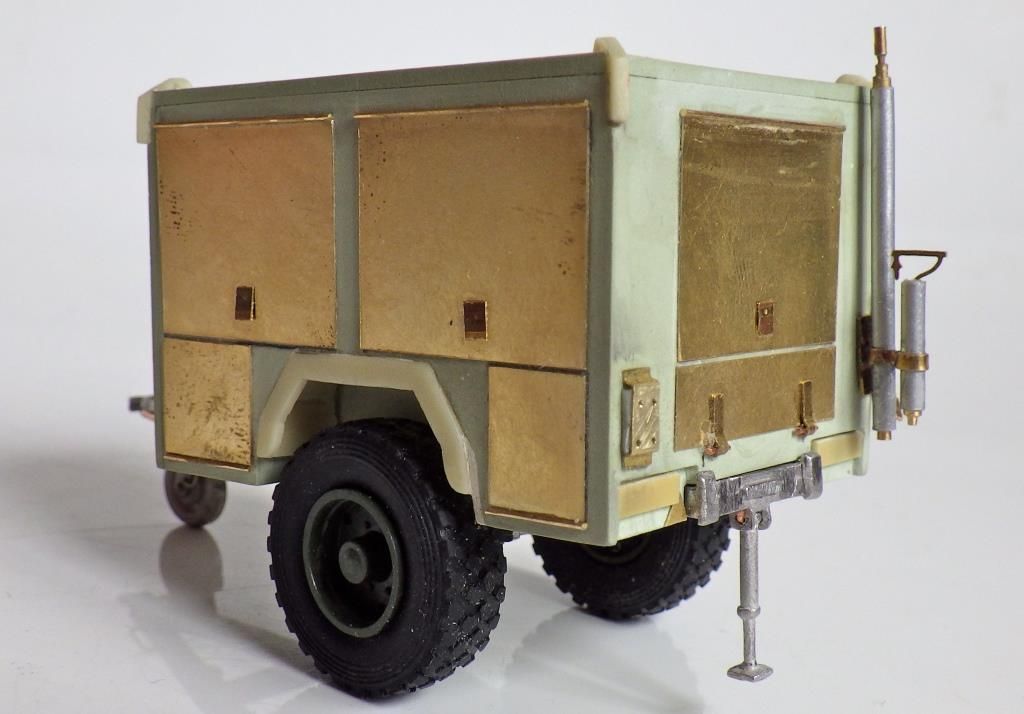

Au départ, un bloc massif de résine, taillé et sculpté à la forme puis agrémenté des moulurations et superstructures nécessaires. Dans l’espace creusé pour le passage des roues, j’y ai placé des moulages rapides d’ailes ACMAT.

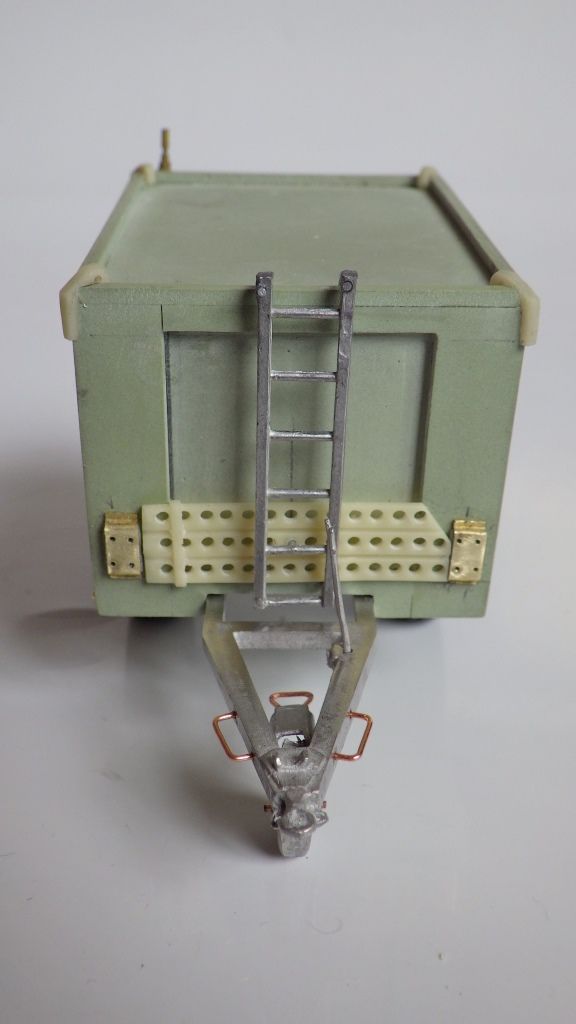

Détails, panneaux, feux arrières, supports d’outillages, attaches de manilles dupliquées X4 en toiture, échelle et plaque PSP... le tout monté sur des roues de chez JFD, parfaites pour le montage des pneus de chez Quarter-Kit.

Des compléments largement en stock chez l’un et chez l’autre pour modifier vos camions modernes et dont j’use et j’abuse pour mes modifications.

Un petit mat support de projecteurs d’éclairage auxiliaire et une pompe à main sont attachés à un support extérieur à l’arrière de la remorque.

Une construction simple, qui sans nul doute apportera un cachet supplémentaire à mon atelier sur châssis 4.30 FA ( Fourgon Atelier) sur modification CEF Replex à venir, avec intérieur complet bien sûr !


Jérôme Hadacek

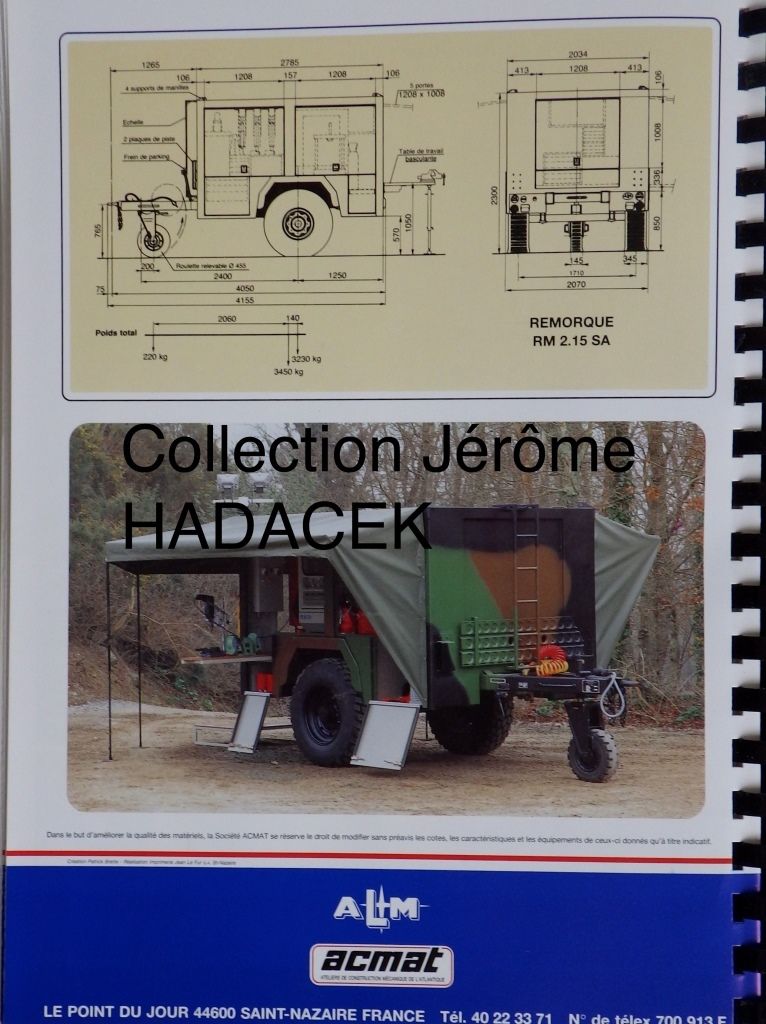

Les incontournables fiches de présentation technique du constructeur
Les incontournables fiches de présentation technique du constructeur
Les incontournables fiches de présentation technique du constructeur

Les incontournables fiches de présentation technique du constructeur

Bloc complet prêt à recevoir les détails

Bloc complet prêt à recevoir les détails

Bloc de résine massif taillé dans la masse et agrémenté des ses moulurations en relief

Bloc de résine massif taillé dans la masse et agrémenté des ses moulurations en relief

L’ensemble des pièces qui composent cette petite remorque…simple

L’ensemble des pièces qui composent cette petite remorque…simple

Montage de la remorque achevé...
Montage de la remorque achevé...
Montage de la remorque achevé...
Montage de la remorque achevé...
Montage de la remorque achevé...

Montage de la remorque achevé...

Exemple d’une simulation d’attelage à un modèle CEF-Replex
Exemple d’une simulation d’attelage à un modèle CEF-Replex

Exemple d’une simulation d’attelage à un modèle CEF-Replex
