-31 août 2020 :



Shelter citerne CSE 285

(1/50 - par Patrick Comelli)





Suite  à la parution pendant le confinement de la fin de mon article sur l'Acmat citerne CSE 285  (ICI), un "vieil" ami ma demandé de lui confectionner le shelter citerne CSE 285.



Probleme majeur, outre le fait que cette réalisation est particulièrement  chronophage, c'est que la citerne vendue  à l'époque par Gaso.Lne n'est plus vendue apparemment...



L'intérêt n'est pas de présenter ici  une nouvelle  version améliorée de ce shelter fabriqué en 2018, mais plutôt de montrer comment avec un reste de citerne, péché au fond de la boite à rabiot, on peut en refaire une autre.

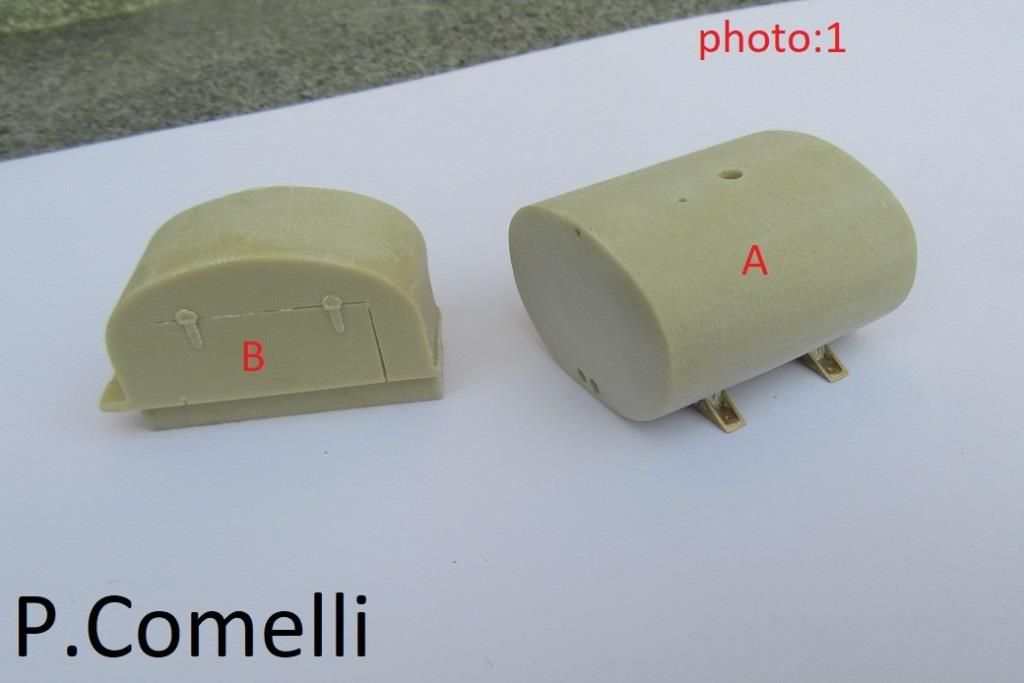

Sur cette première photo, on voit bien en A la citerne faite en 2018 et en B le reste du kit Gaso.Line :





C'est à partir de ce morceau restant que j'ai travaillé pour refaire une autre citerne  2500 l identique  à la première.



Le reste (B) à été mis en forme et limé  pour reprendre la forme ovale de la première citerne puis tranché en deux parties égales.

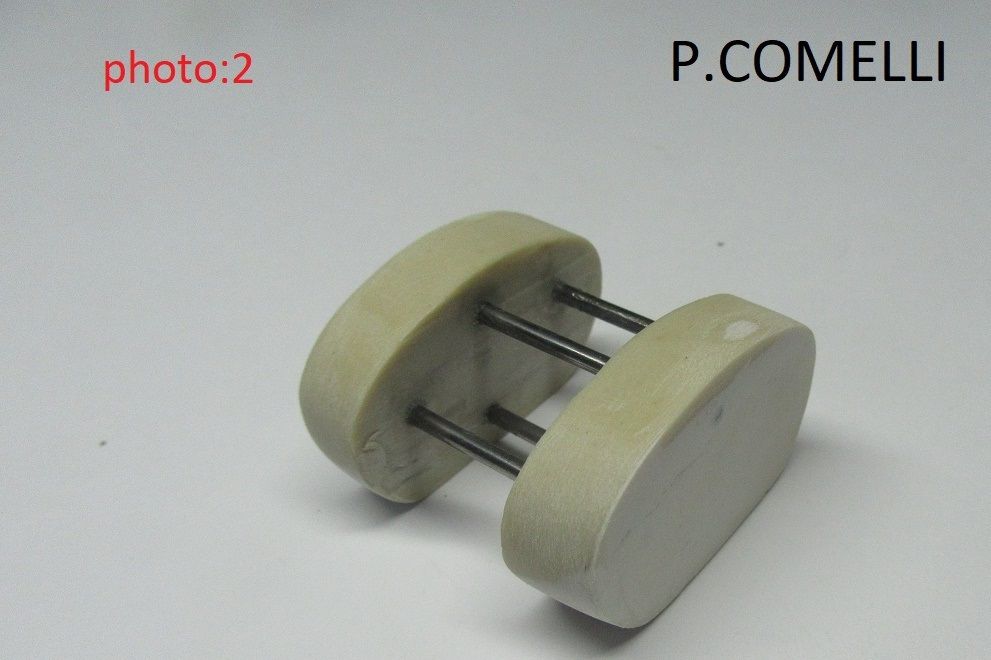

Quatre cordes  à piano en acier  on été installées à la bonne longueur et forment un squelette.





Le  milieu de la citerne (autour du squelette métallique) a été rempli avec du Sintofer puis après séchage : limé, mis en forme et poncé.

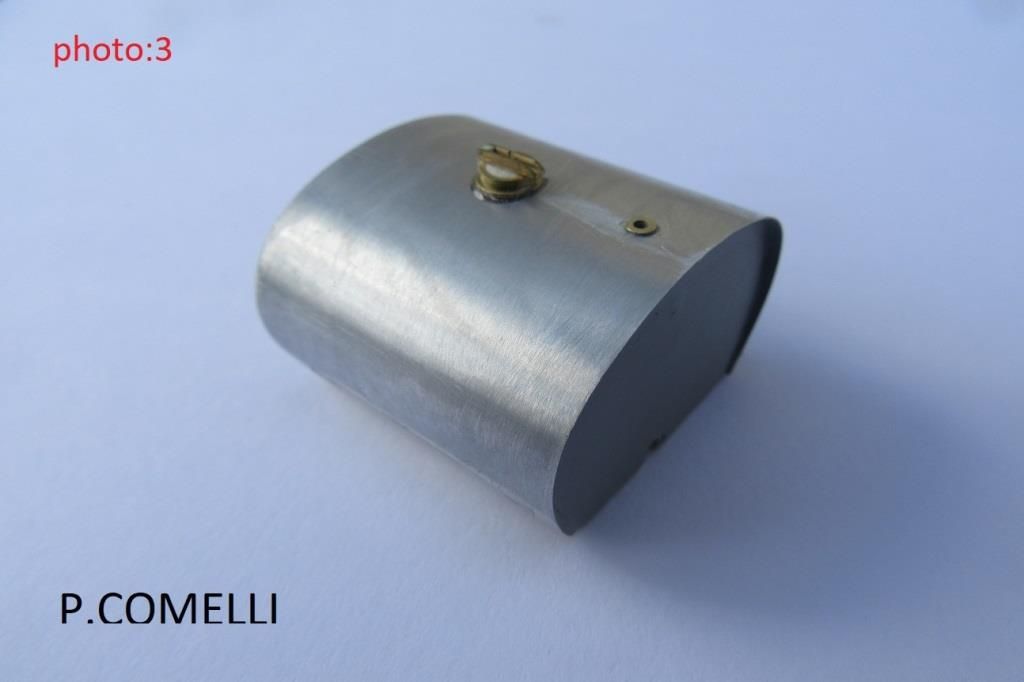

Une fine tôle d'aluminium a été appliquée tout autour de la citerne excepté les deux extrémités.



Dans la réalité, sur la face avant, il y a un rebord tôlé  qui dépasse... ce qui grâce  à la tôle d'alu, a pu être reproduit et améliore l'aspect général par rapport à la première citerne !



Sur l'autre extrémité, du Sintofer  est appliqué et travaillé pour lui donner une forme convexe.

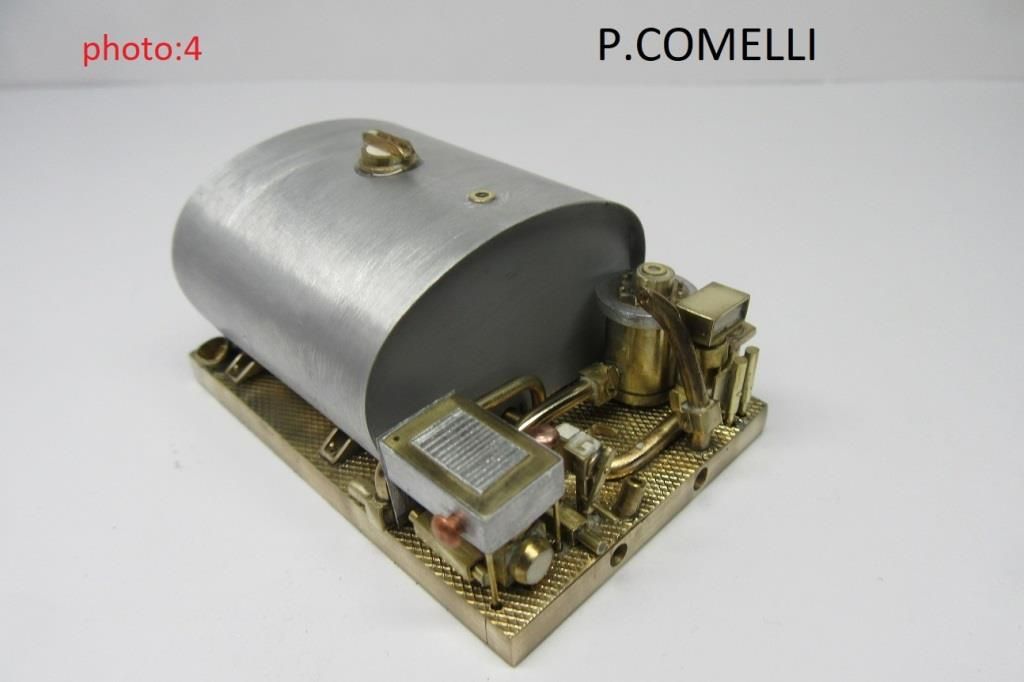

Le plancher est refait à l'identique comme sur la première version.





A SUIVRE...

La différence fondamentale de cette deuxième version vient du haut du cadre qui a été refait correctement contrairement à la première.



En effet, à l'époque j'avais toute les documentations et photos sauf celles vue d'en haut...



Eric B. avait eu la gentillesse de m'envoyer ses photos, montrant les fameuses vues d'en haut mais hélas trop tard  : le premier modèle était déjà peint et monté !

Shelter citerne CSE 285  (1/50 - par Patrick Comelli)

Sur la photo ci-dessus, on voit bien toutes les grilles dans la bonne configuration...



La canalisation en haut de la citerne passe en haut du cadre et non plus en bas et elle est posée au bon  endroit !

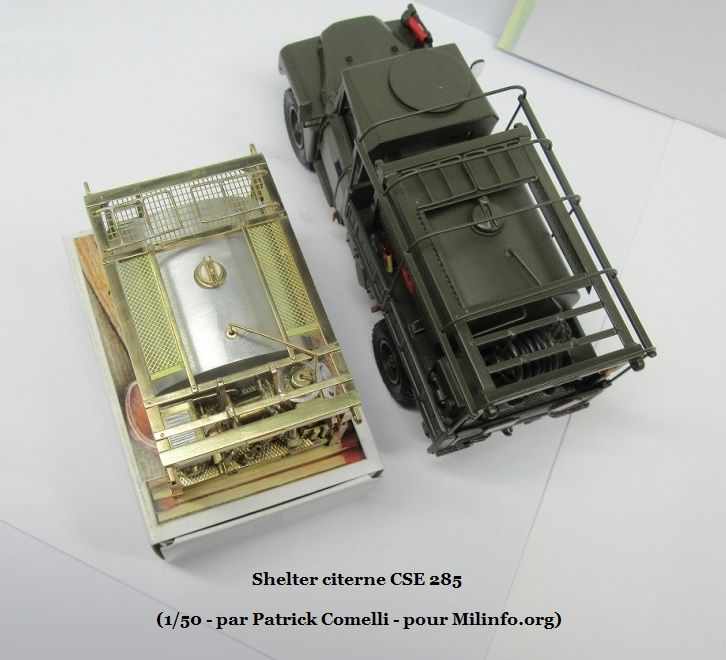

On peut comparer les deux versions...

Shelter citerne CSE 285  (1/50 - par Patrick Comelli)
Shelter citerne CSE 285  (1/50 - par Patrick Comelli)
Shelter citerne CSE 285  (1/50 - par Patrick Comelli)
