-6 novembre 2019 :



Printing 3D - Impression 3D au 1/50

Le char Tigre Royal ou Königstiger



Comme chaque année à cette époque, je réalise un projet plus important. Je ne savais pas quel véhicule dessiner, c’est en voyant un documentaire sur la bataille de Normandie que j’ai choisi de fabriquer le Tigre Royal. Dès le début j’ai eu la chance de trouver un document d’époque représentant ce char avec des dimensions cotées. N’étant pas un spécialiste des vert-de-gris, je suis allé chercher sur les forums : des illustrations, des photos de maquettes. Cet imposant véhicule aurait bien terminé la série des chars allemands Solido au 1/50, mais ça c’est une autre histoire. Peut-être que les repreneurs…

Dimensions du char : longueur (caisse) 7,38 m - largeur 3,75 m - hauteur 3,09 m.

Masse : 69 tonnes

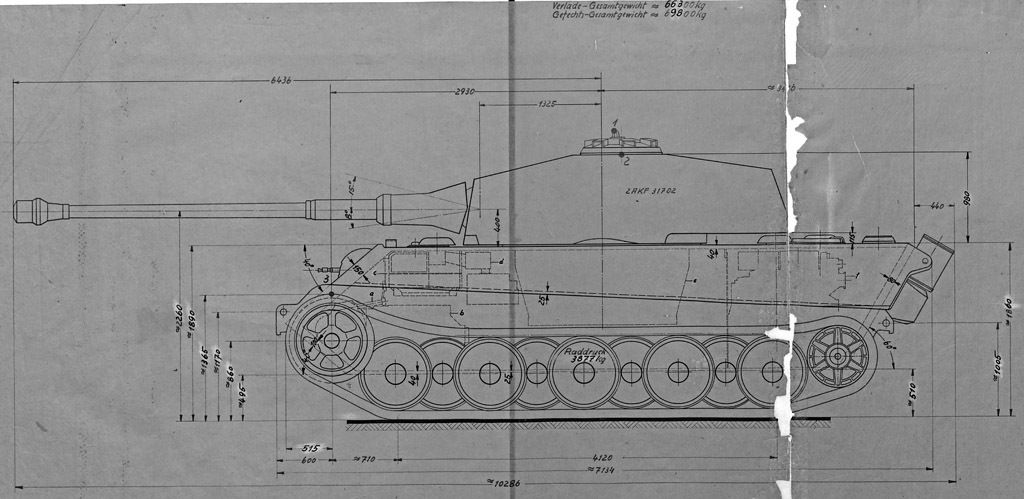

Le document ayant servi de base.

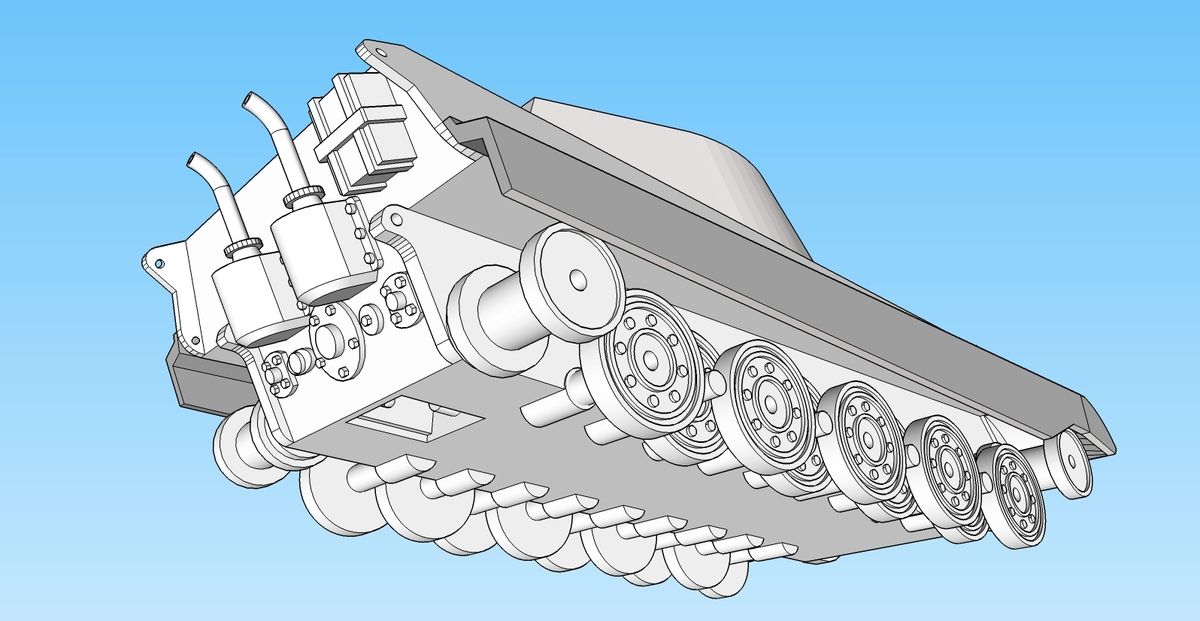

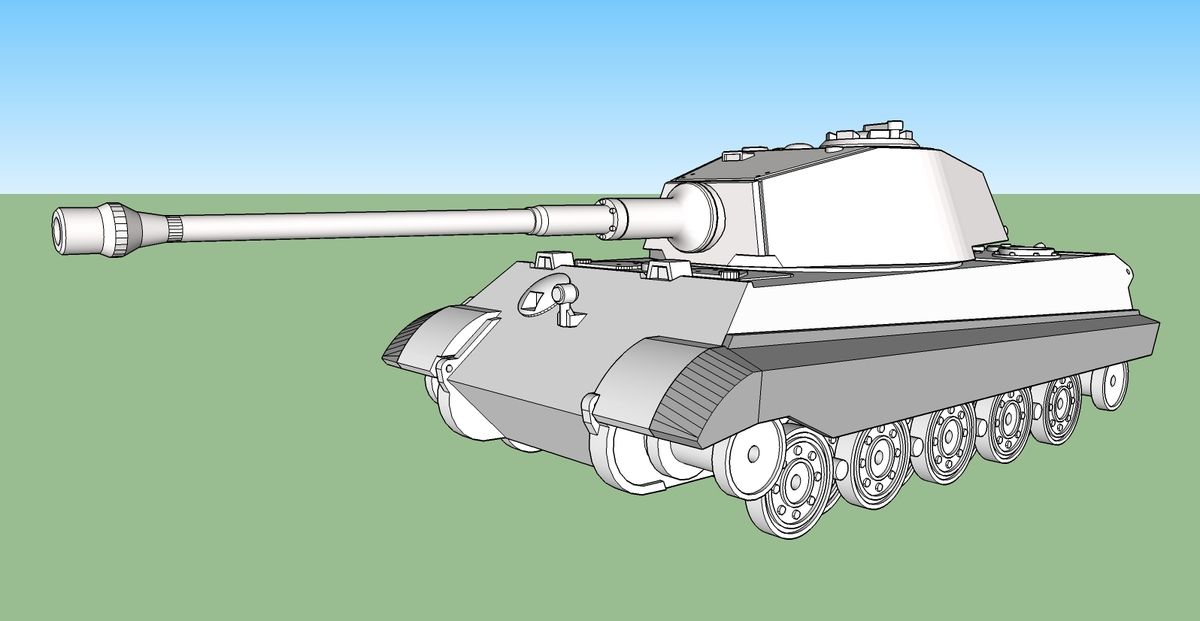

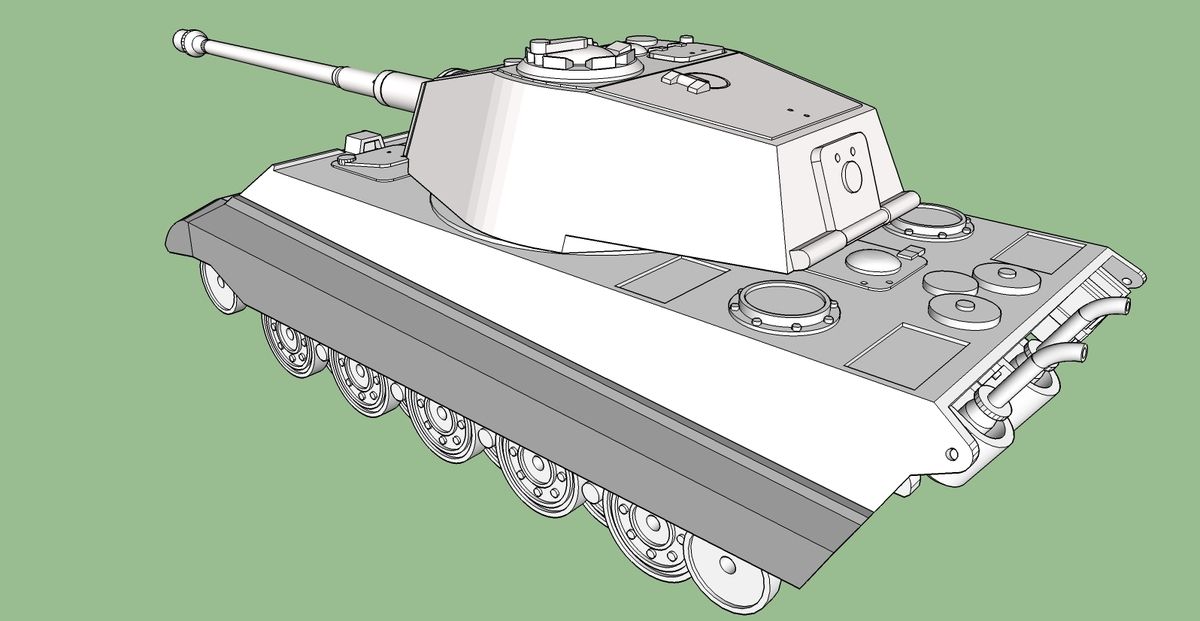

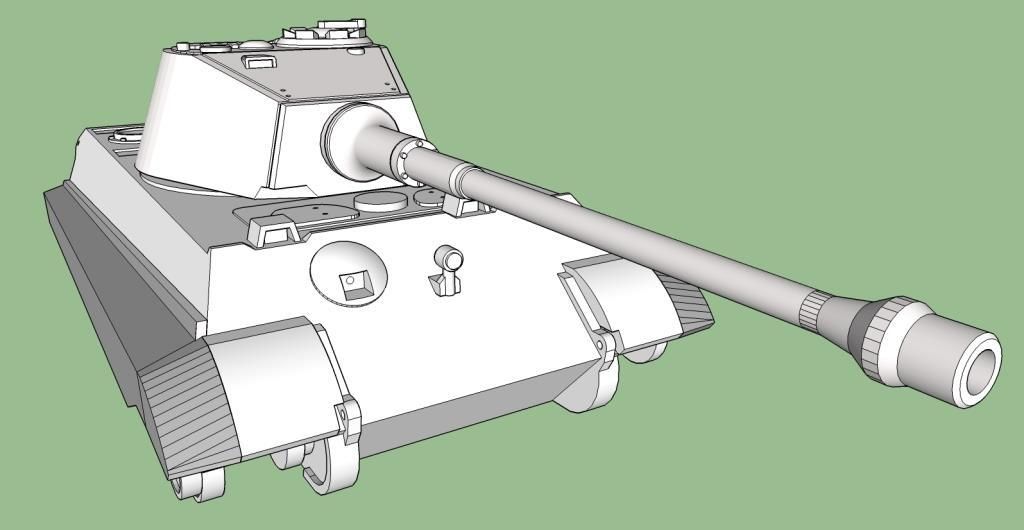

Voici le dessin en 3D.









Pour les fans de dessin voici les statistiques concernant ce prototype: 13295 arêtes , 5167 faces, fichier de 1165 Ko. Les trous de fixation sur la tourelle et les flancs, ne sont pas représentés. Ils seront rajoutés sur le dessin après la fixation définitive des accessoires sur le proto.

Les trains de roulement sont empruntés aux chars allemands Solido. Les chenilles de 16 mm de large sont tendues par ressort, elles comprennent 47 maillons.  La tourelle pivote sur 360°, le canon est mobile en azimut. Les protections de chenille sont amovibles pour l’instant.

Principales difficultés : la réalisation du canon dont la partie qui s’emboite dans la tourelle, a été compliquée à dessiner. La caisse a aussi posé quelques problèmes de projection, à cause des inclinaisons dans les 3 axes. La fixation des roues est la plus simple possible : axes des barbotins traversant, axes des galets réduits en longueur et ajustés dur dans le châssis. Je rappelle que mes prototypes sont construits dans l’esprit des modèles Solido : simple. L’échelle est au 1/50 dans les 3 axes.





Voici le prototype en 3D.

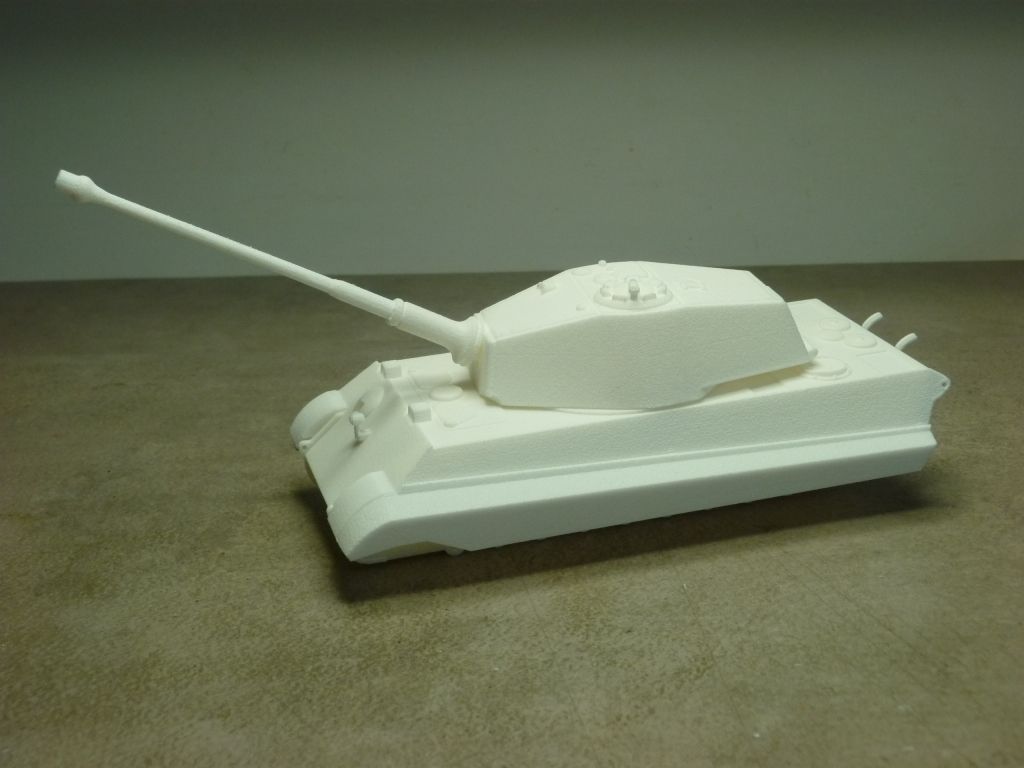

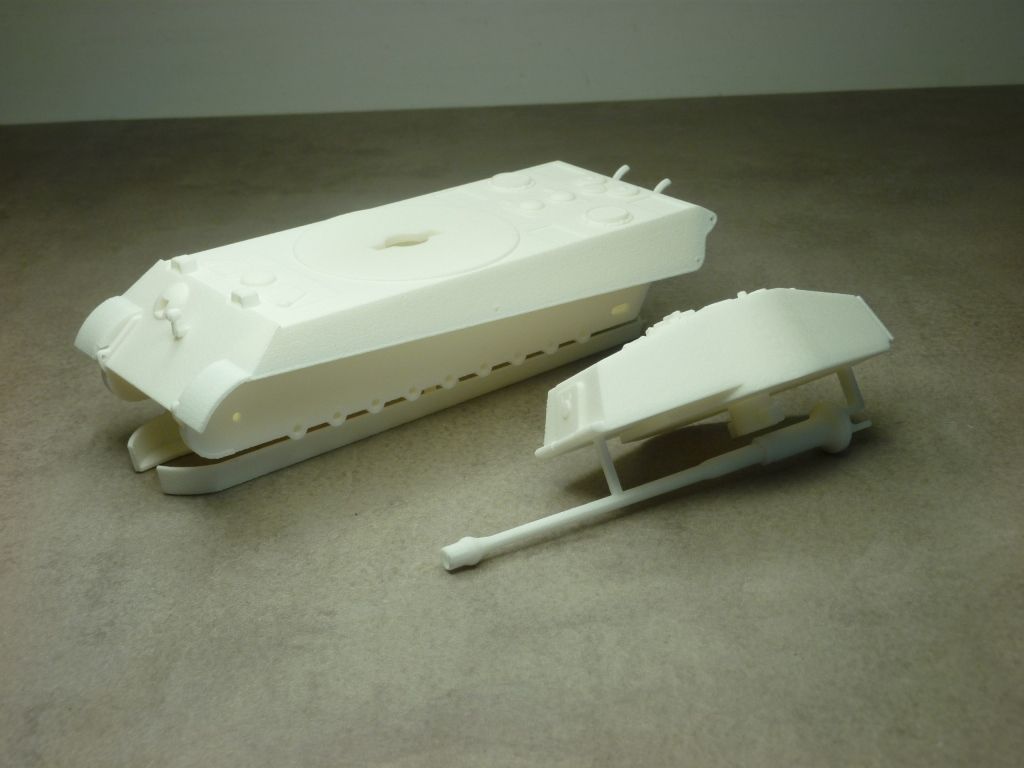

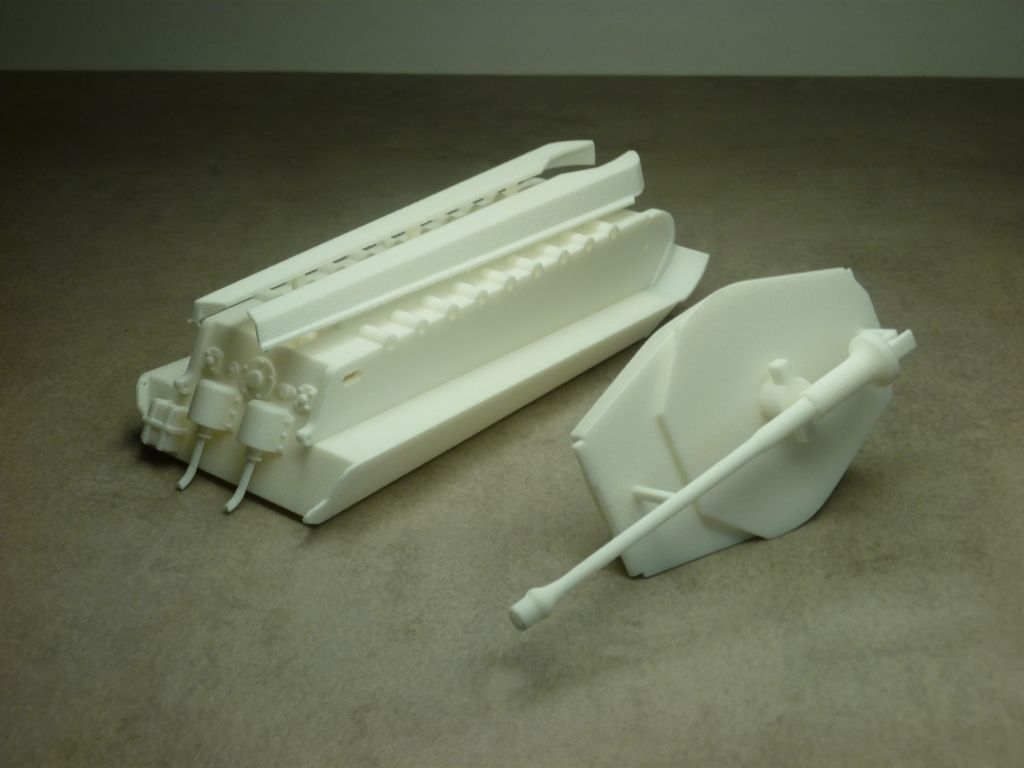

Les deux premières photos représentent le kit en 2 parties, sorti du carton. Il se compose de 5 éléments : caisse, tourelle, canon, et 2 jupes latérales.

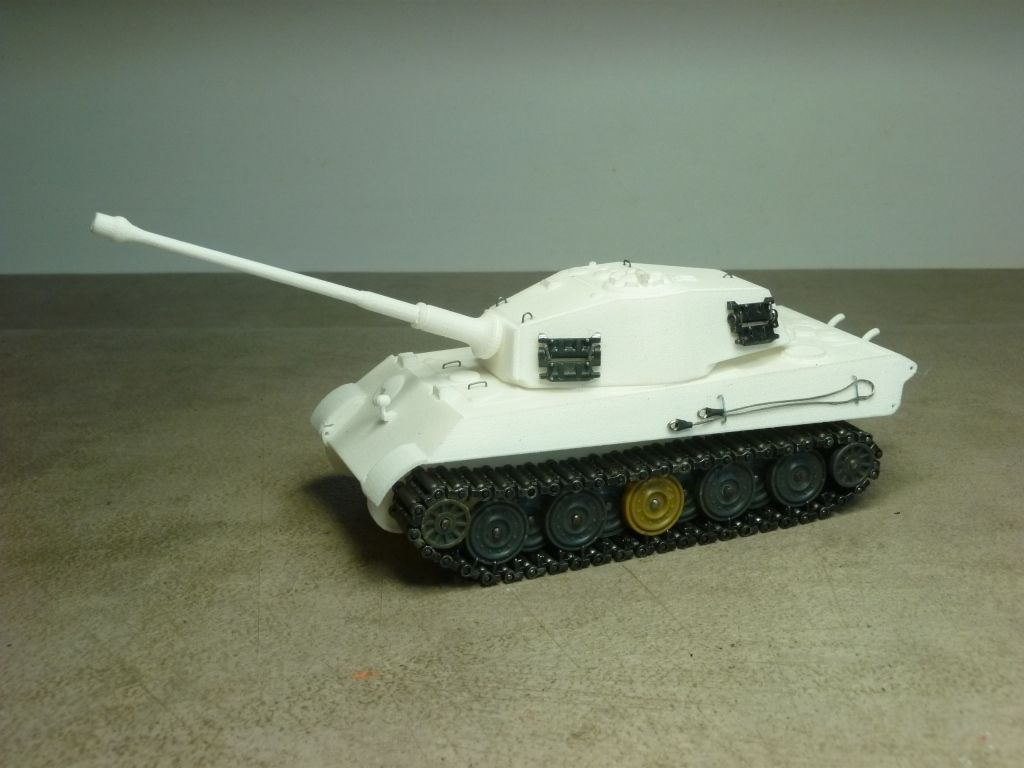

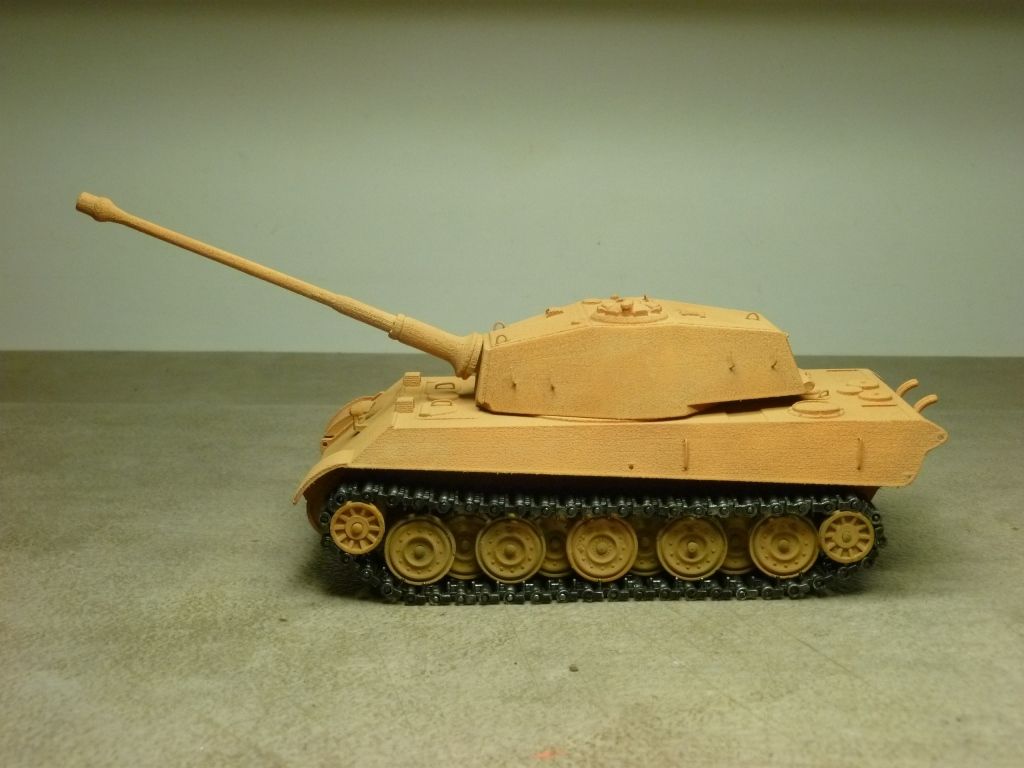

Etape suivante : le montage qui s’effectue sans aucune vis, toutes les parties s’emboitent (de conserve).

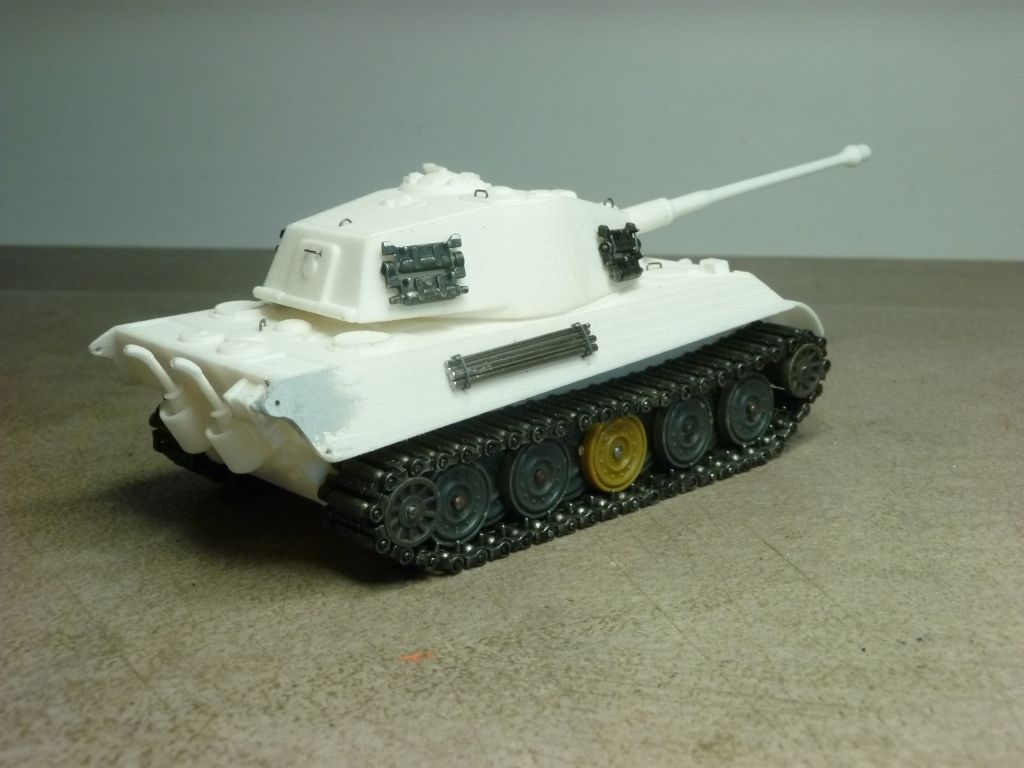

La partie arrière du flanc droit ayant été cassée à l’impression, je l’ai refaite au Sintofer (Priez pour nous). Les chenilles fonctionnent parfaitement sans point dur, elles sont teintées comme sur tous mes modèles.









A l’impression 3D je n’ai pas choisi l’option polissage (trop agressif), pour garder l’aspect un peu rugueux du véhicule. Un très léger ponçage et la mise en peinture d’un camouflage 3 tons.

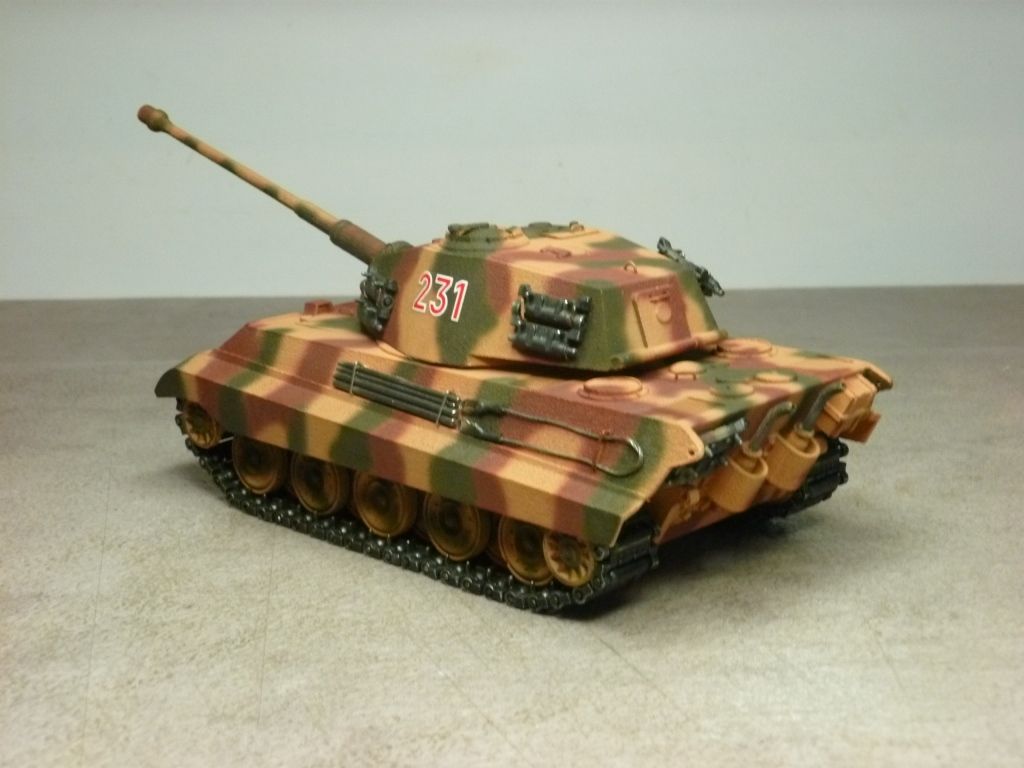

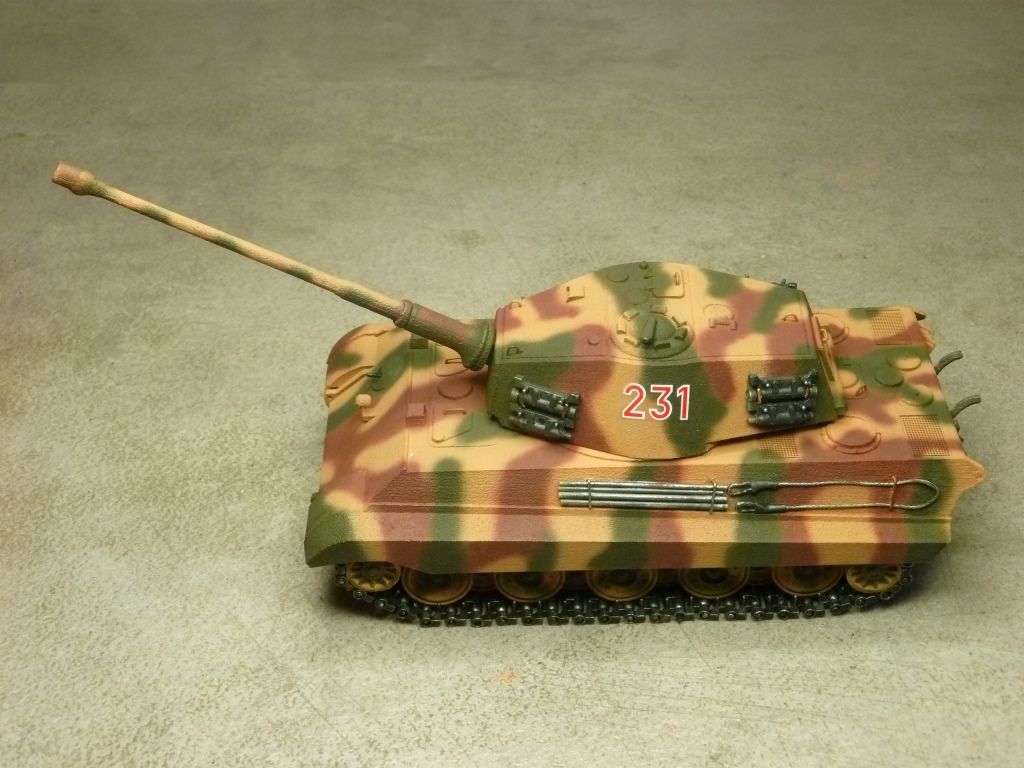

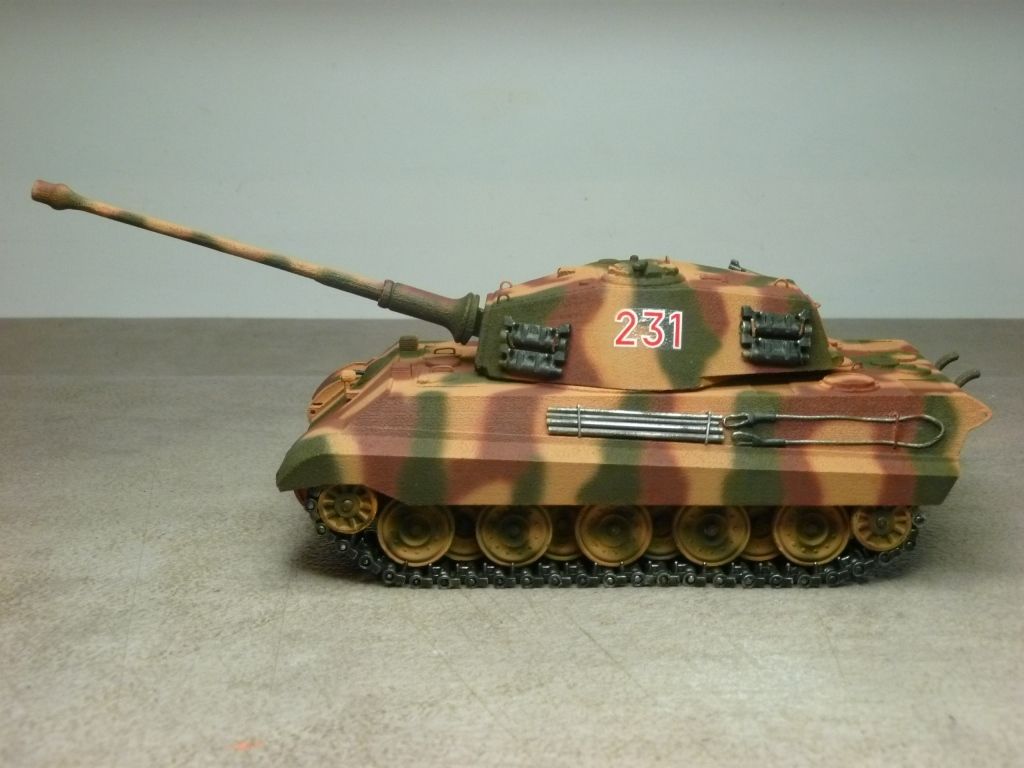

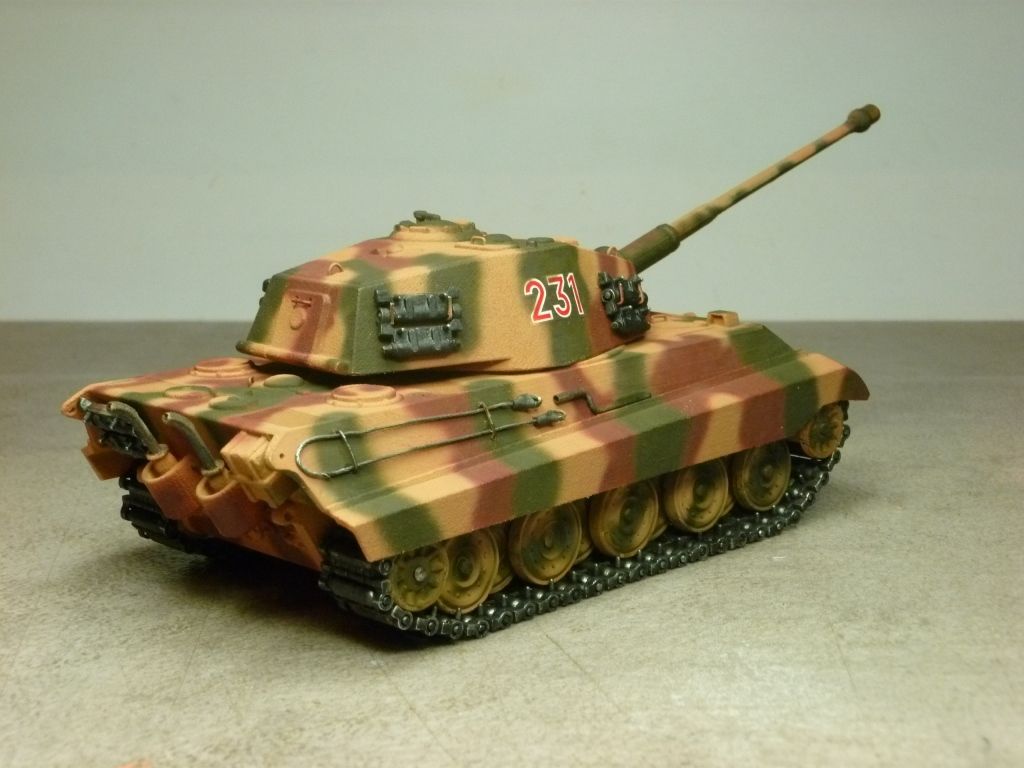

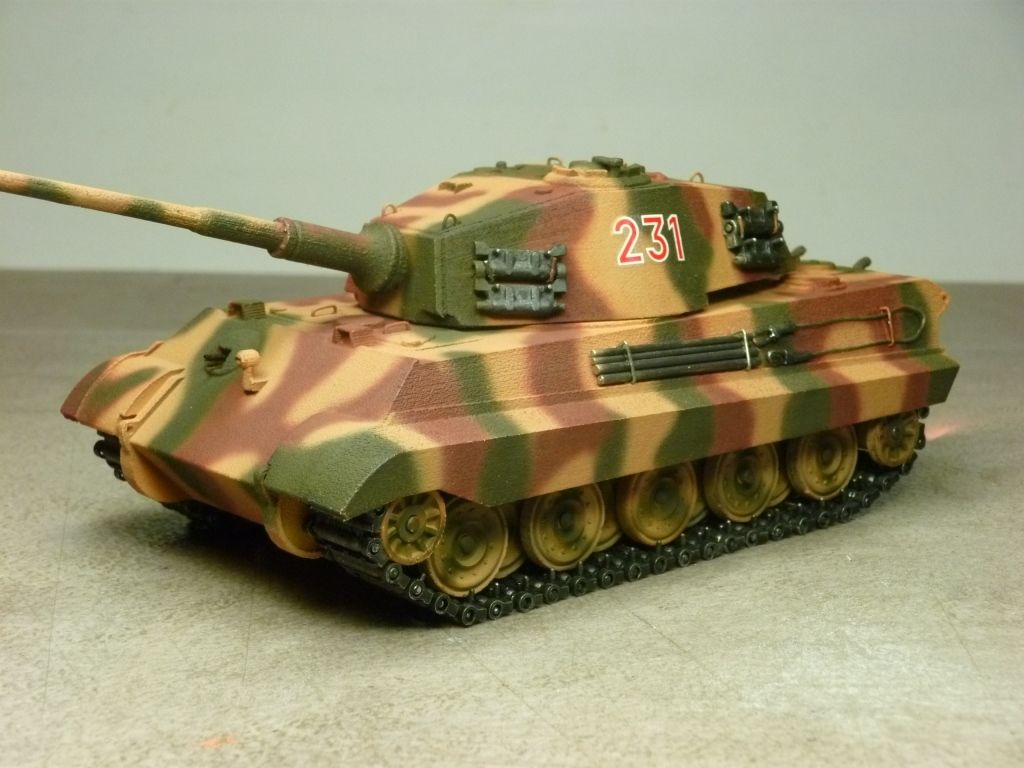

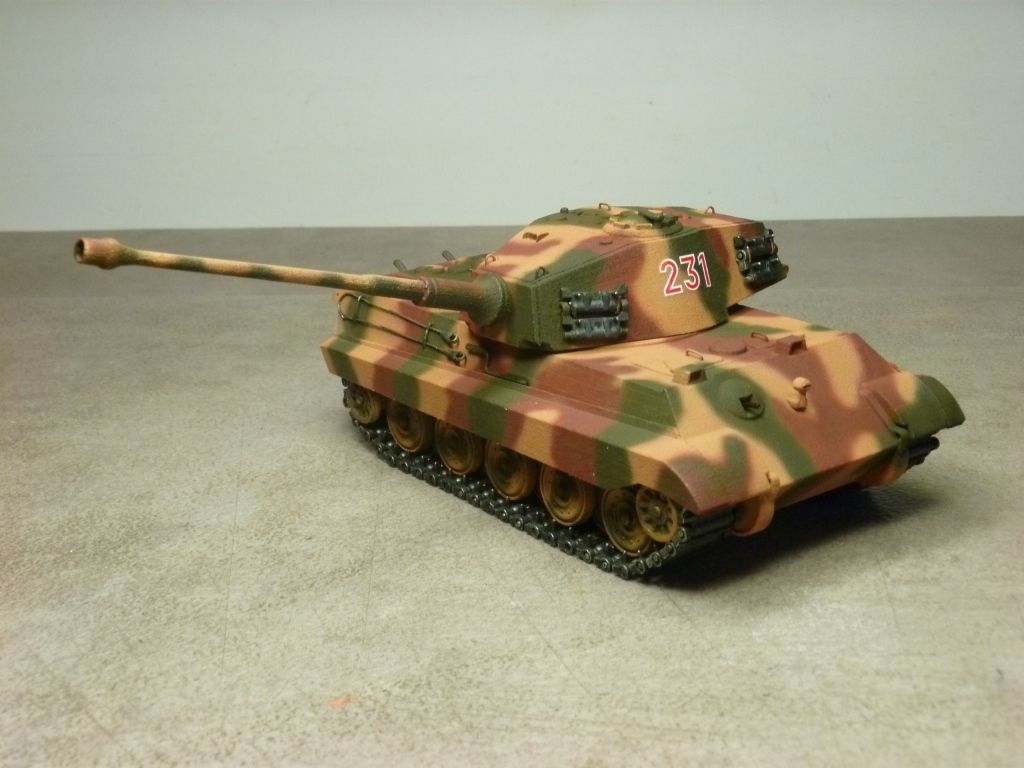

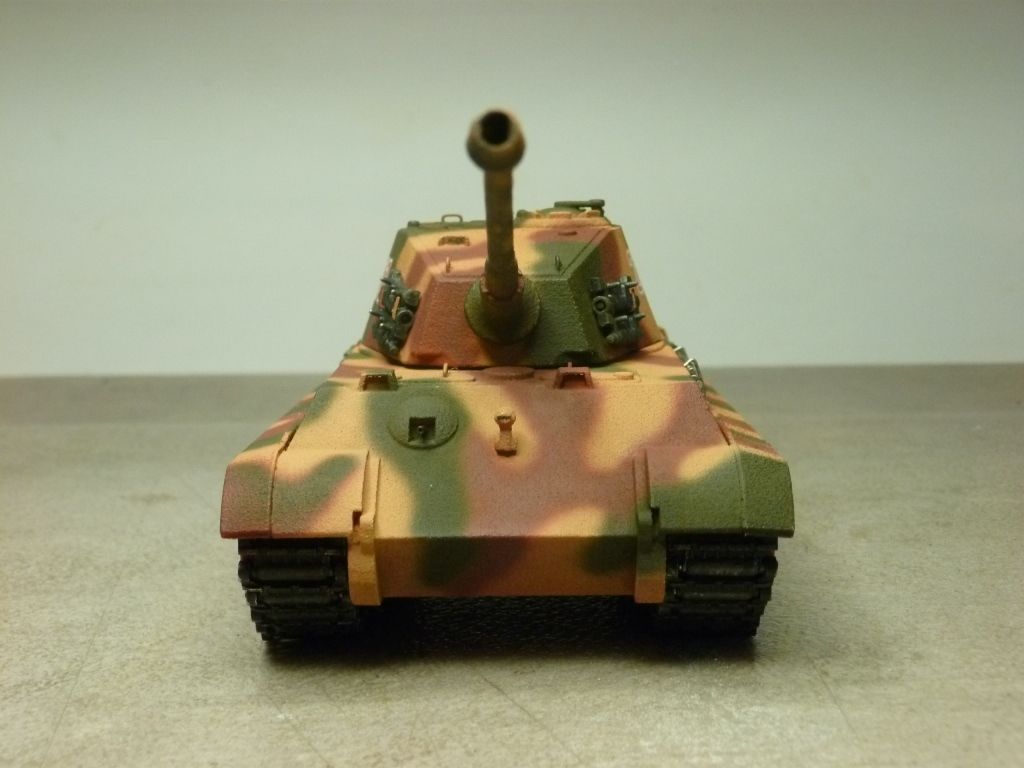

Voici sa majesté le Königstiger.















La peinture est réalisée sans cache à main levée avec l’aérographe : une couche d’apprêt en bombe, 3 d’acrylique et le vernis mat pour finir.

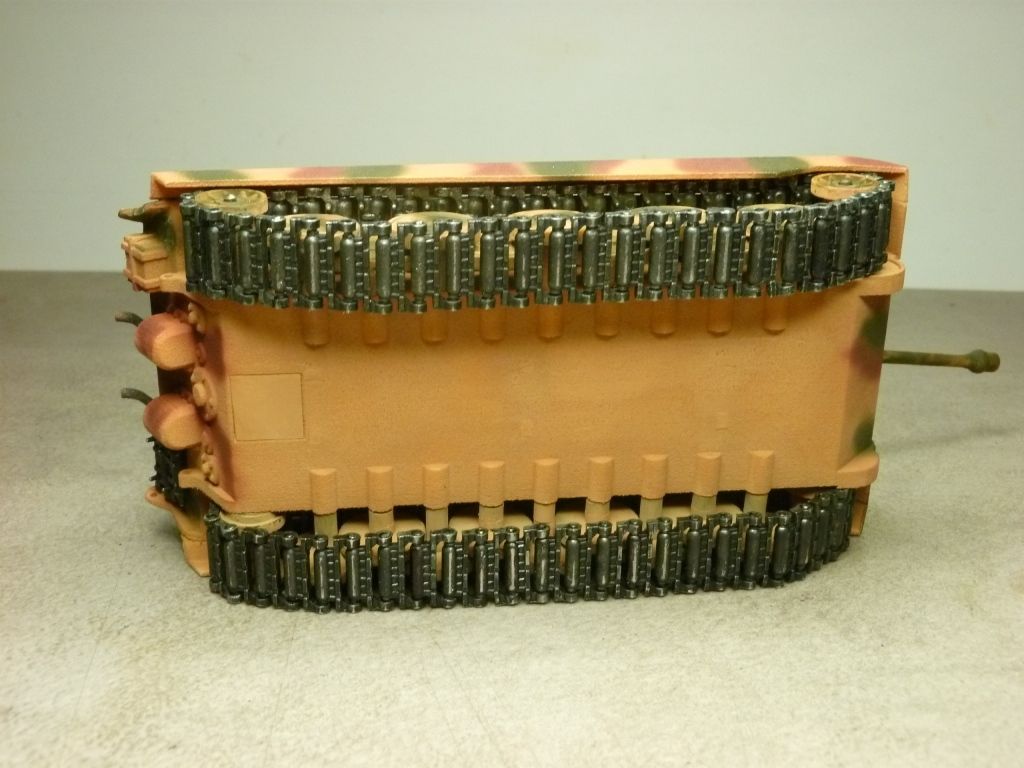

C’est pas fini de regarder sous les jupes , non mais !







J’ai choisi le numéro 231 par hasard, ne sachant pas si ce char avait existé dans cette configuration.

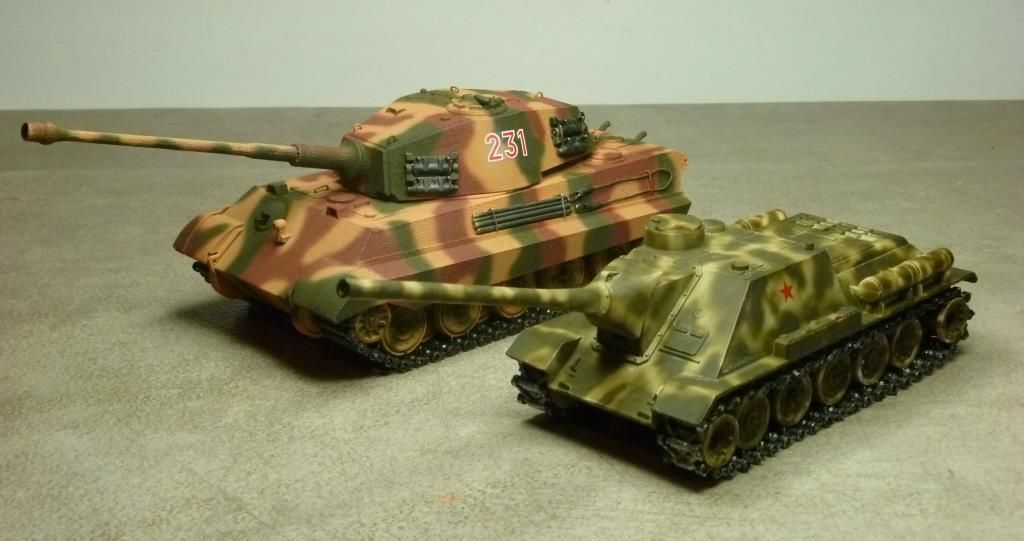

En comparaison avec un SU-100 russe, même en arrière plan le Tigre II en impose.

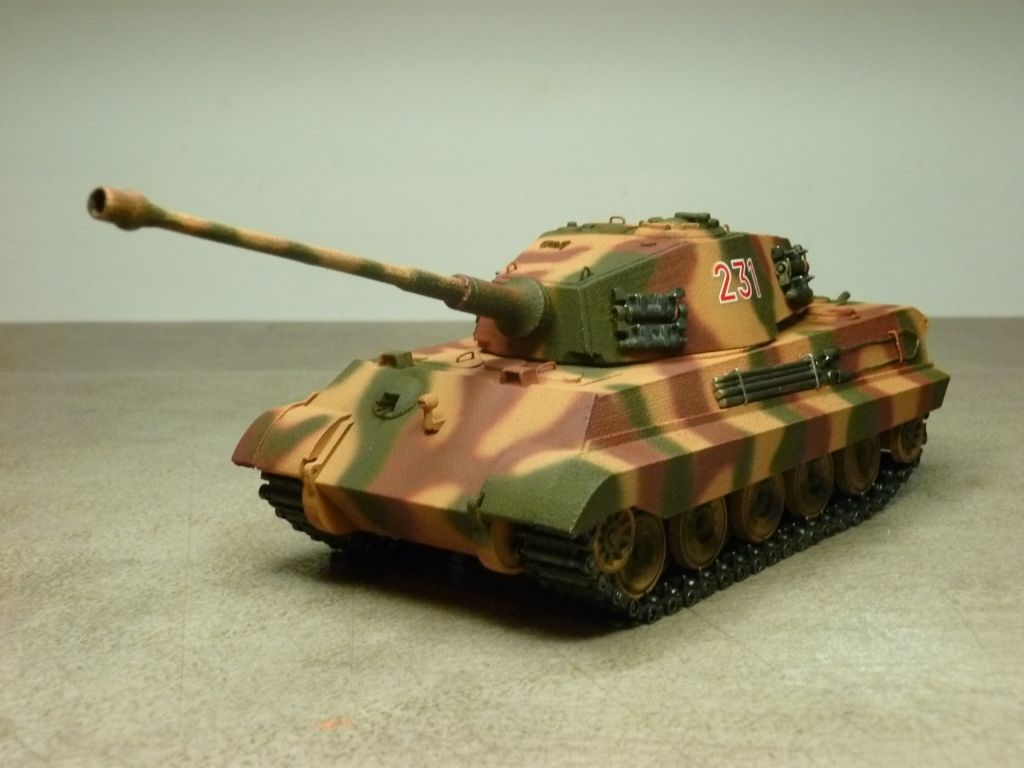

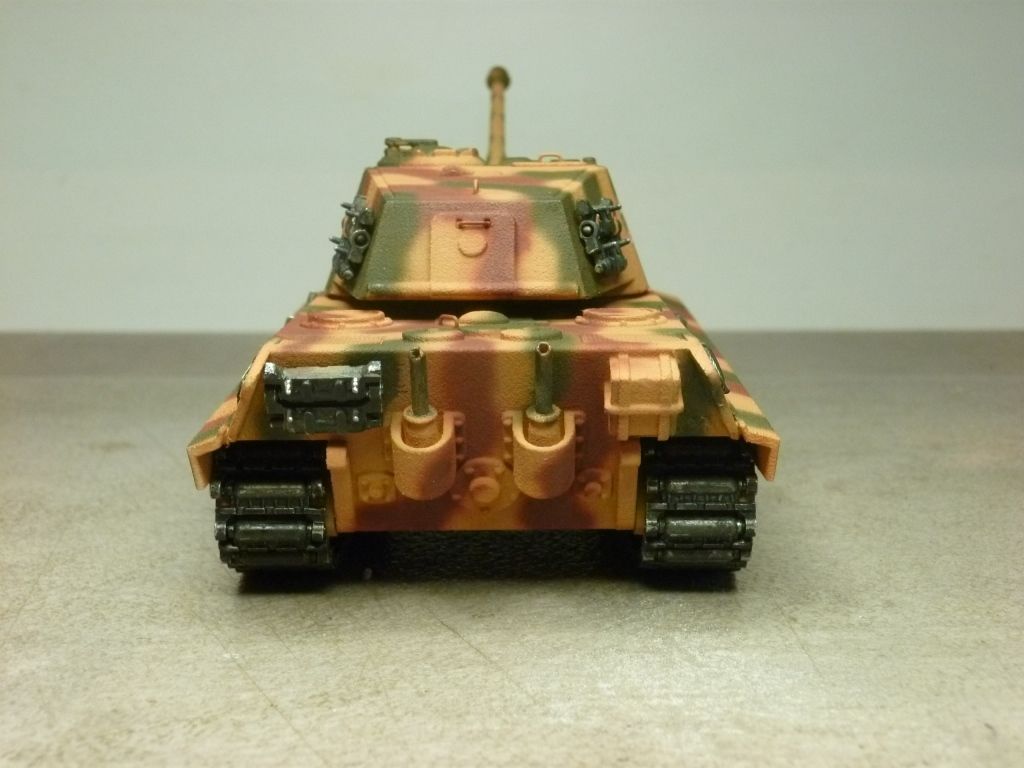

Une dernière avant la vitrine



Commenter cet article
Y
BRAVO pour la réalisation et pour les calembours
Répondre
Y
bsr,<br /> encore une bien belle réalisation ,!<br /> quel procédé utilisez vous pour teinter vos chenilles?<br /> yann
Répondre
J
Bonsoir à tous les milinfistes. Encore merci à tous, ça m'encourage à continuer.<br /> Yann, pour teindre les chenilles j'utilise une méthode très simple et très efficace. Dans un petit couvercle de bocal je mélange de la peinture noire satinée Humbrol (85) avec du White Spirit, proportion 50/50. Après je badigeonne franchement avec un pinceau brosse l'intérieur puis l'extérieur de la chenille. Séchage 24 heures et après la chenille est impeccable, très douce au fonctionnement.
P
Très belle réalisation!<br /> Je réalise aussi de petites pièces 3D sur Autocat, que je fais imprimé par un ami en PLA. Le résultat n'est pas satisfaisant. Quel type d'imprimante utilisez vous ?<br /> Encore bravo, car la modélisation est la partie la plus délicate voir difficile et le résultat n'est que la partie visible!
Répondre
J
Bonsoir. J'utilise Sketchup depuis 2000, j'ai bien connu un des deux fondateurs avec qui je correspondais aux USA. Depuis j'ai formé plusieurs personne (bénévolement) dont 6 architectes. Au début ils regardaient cela de travers, mais très vite ils l'ont utilisé pour faire des pré-études car c'est très simple d'utilisation. Autrement pour l'impression 3D, c'est du frittage Laser SLS, je passe par la société Sculpteo (France).
B
Belle réussite ! s'intégrant bien dans l'esprit Solido .
Répondre
P
Bonjour , <br /> <br /> Le roi des TIGRES chasse .<br /> <br /> Superbe <br /> <br /> PASCAL. H
Répondre
J
Bonjour à tous les milinfistes. Merci beaucoup pour vos compliments. J'essaye de faire partager mes réalisations en publiant des articles sur le site. Donc je continue et le prochain prototype sera le Sturmgeschütz (à vos souhaits) sur la base du PZ IV Solido. A bientôt. Jean-Charles.
Répondre
T
MAGNIFIQUE TRVAIL, serait il possible de vous acheter le tigre II ainsi que l'Elephant ? Si oui à quel prix ? Merci Pour ma part, j'ai réalisé en métal coulé les chassis dodge WC 52, WC 55 et WC 57. Bien cordialement Thierry
J
WWWWAAAOOOOUUUUHhhhhhh, Quelle maestria!!!! entre la maîtrise du logiciel, puis le montage et cette peinture, je suis BABA. Un grand BRAVO.<br /> JS
Répondre
F
trés belle reproduction superbe magnifique !!!!!!
Répondre
P
Tout simplement incroyable. Partir d un dessin pour arriver au Tigre 2 , mes respects... Pour info, il est equipe de la tourelle Henschel donc plutot bataille des Ardennes. Celui de Normandie- etait un debut de serie avec la tourelle Porsche, un peu plus profilee. Dans tous les cas il est magnifique.
Répondre
J
???????????????? supppperbe !!!!!
Répondre
B
Bravo pour cette conception et cette réalisation.<br /> Et puis un peu d'humour dans un monde de brutes, ça fait du bien.
